Banco di impatto per manichini

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente è l’IFSTTAR (Institut Français des Sciences et Technologies des Transports, de l’Aménagement et des Réseaux), un importante centro di ricerca europeo nel settore dei trasporti e delle infrastrutture. Tra le sue attività rientra lo studio del comportamento meccanico del corpo umano.

Funzioni principali

Obiettivo

Riprodurre impatti automobilistici su manichini o campioni rappresentativi di membri o elementi del corpo umano (ad esempio ossa). Lo scopo è misurare gli effetti degli impatti per modellarli numericamente.

Problematiche

Generare impatti ad alta velocità (fino a 15 m/s) con grande precisione e regolarità. Sostenere una forza di spinta fino a 20.000 N, generando una potenza istantanea molto elevata. Garantire un’accelerazione e una frenata quasi immediate.

Soluzione e Risultato

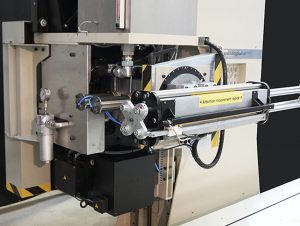

LF Technologies ha progettato un banco di caricamento rapido su misura, in grado di soddisfare i requisiti del cliente e garantire la sicurezza degli operatori. Caratteristiche principali: Un motore elettrico alimenta un volano d’inerzia, collegato a una pompa idraulica che trasferisce fino a 110 cm³ di olio per giro. Il volano immagazzina una grande quantità di energia, permettendo di raggiungere una potenza istantanea fino a 200 kW. L’olio è distribuito in modo simmetrico a un sistema di vérins idraulici orientabili, assicurando prestazioni equivalenti in trazione e compressione. Valvole a comando rapido garantiscono un’accelerazione e una decelerazione molto elevate. Il sistema include 4 vérins d’impatto, che funzionano a coppie diagonali: Una coppia di vérins consente di raggiungere velocità elevate. Due coppie di vérins consentono di generare forze più elevate. I vérins sono collegati tramite flange in lega leggera, equipaggiate con un doppio sistema di misura della posizione (misurazione assoluta e incrementale a grande velocità). Il sistema può essere orientato a 90° intorno a un asse orizzontale, adattandosi a diverse configurazioni di test. Per garantire la sicurezza, il banco è dotato di: Carter di protezione in diverse zone della macchina; Segnali luminosi e acustici per avvisare dell’imminenza di un impatto; Pulsante di emergenza remoto per interrompere l’energia in caso di necessità. Il banco è gestito tramite un PC di comando, anch’esso posizionabile a distanza. Il sistema consente di regolare: L’altezza e l’orientamento dell’impatto; L’utilizzo dei vérins in trazione o compressione. È possibile configurare la macchina per diversi tipi di test e impostare parametri personalizzati.
