Banco di trazione per cavi elettrici

Edilizia Prova di trazione / compressione

Banco di prova per cavi e conduttori elettrici. Misurazione della resistenza alla trazione su cavi fino a 20 metri di lunghezza. Esegue anche test di allungamento.

+33 (0)2 52 56 04 20

Richiedi un preventivo

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Interfaccia Uomo-Macchin

Il nostro cliente è il leader del settore nella produzione di fili e cavi elettrici (conduttori elettrici).

Funzioni principali

Obiettivo

Progettare e realizzare una macchina di trazione orizzontale in grado di testare i cavi fino al punto di rottura, misurando la curva forza/deformazione secondo cicli parametrici conformi alle normative di prova vigenti.

Problematiche

La macchina di trazione per cavi elettrici deve effettuare test su cavi di lunghezza fino a 20 metri, con una forza di trazione orizzontale programmabile fino a 800 kN. L’automazione e l’Interfaccia Uomo-Macchina (IHM) devono garantire un controllo intuitivo, consentendo di regolare: I cicli di trazione. Le forze di trazione. La configurazione per diversi formati di prodotti da testare.

Soluzione e Risultato

Gli ingegneri del nostro ufficio tecnico hanno sviluppato un banco di prova basato su moduli identici assemblati in serie. Vantaggi del design modulare Garantisce una perfetta rigidità del banco. Facilita il montaggio e il trasporto della macchina presso il cliente. Consente di adattare la lunghezza del banco aggiungendo o rimuovendo moduli.

La trazione è garantita da un servo-vérin idraulico con una forza massima di 800 kN, controllato in posizione, velocità e forza. Il cavo testato è fissato tra il cilindro di trazione e un carrello mobile bloccabile, che si adatta alla lunghezza reale del cavo.

Morsetti specifici e intercambiabili consentono un cambio rapido dei cavi da testare.

Ogni modulo è dotato di carter in policarbonato per garantire la sicurezza degli operatori in caso di rottura dei campioni.

Il banco di prova meccanico proposto è la risposta perfetta ai problemi posti. Il software sviluppato dai nostri programmatori Labview permette di

Di configurare le routine di test.
Di visualizzare in tempo reale le curve delle misurazioni effettuate (forza/deformazione).
Di gestire e consultare la calibrazione dei sensori.
Di generare e consultare report automatici dei test.

Anche altri prodotti possono essere testati sui nostri banchi di trazione.

piccoli cavi elettrici
catene

Prodotti testati

Cavi (detti anche conduttori elettrici)

Un conduttore elettrico è un materiale che consente il passaggio della corrente elettrica. Può essere costituito da vari metalli, come: Argento, rame, oro, alluminio, ecc. In questo caso, il banco è progettato per testare la resistenza alla trazione di cavi elettrici in alluminio.

Banco di prova per cavi

Macchina per la trazione

Macchina per la trazione a fune installata presso il cliente

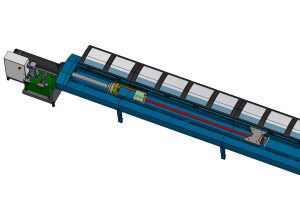

CAD del banco di trazione

CAD del banco di trazione a fune

Carrello mobile

Carrello mobile per adattarsi alla lunghezza effettiva del cavo da testare.

Canali

Piccoli cavi elettrici

Curve di misurazione

Curve di misurazione della forza del banco di trazione

Fili elettrici testati

Fils électriques testé

Resto del cavo testato

Cavo testato fino al punto di rottura

Cavi elettrici

Controllo della continuità elettrica dei cavi sottoposti a trazione/torsione.

Prova di trazione su cavi elettrici

Progettazione e realizzazione di una macchina di trazione orizzontale. Capacità di trazione fino al punto di rottura per cavi di lunghezza fino a 20 metri. Forza di trazione programmabile fino a 800 kN. Misurazione della curva forza/deformazione secondo normative standard. Verifica delle prestazioni meccaniche dei cavi. Test di resistenza e deformazione per garantire la qualità dei prodotti.
