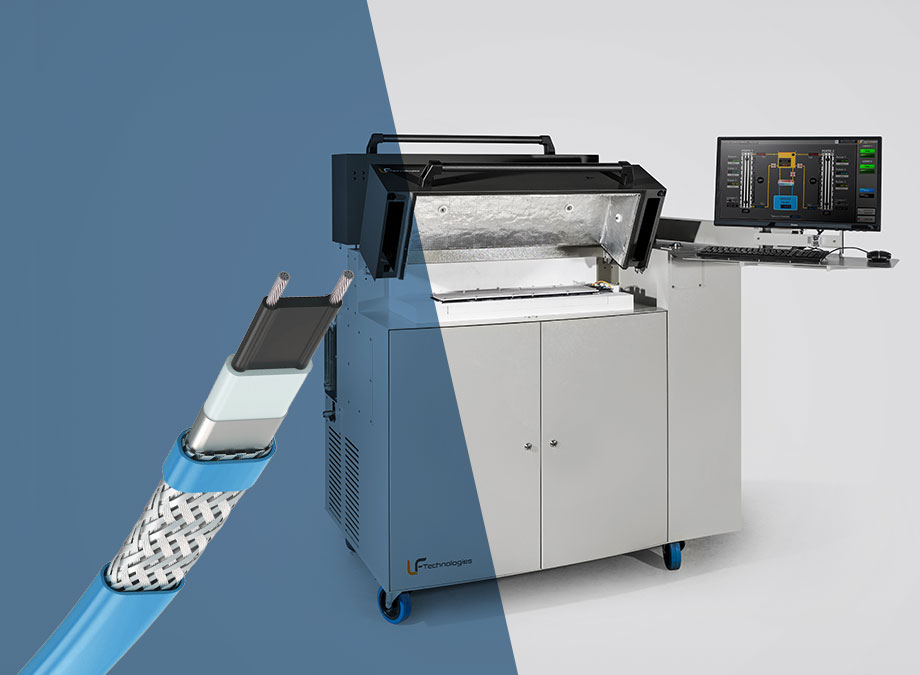

Banco di prova per nastri riscaldanti

Ref : HTTB

Questo banco di prova esegue prove su nastri riscaldanti in conformità al paragrafo 5.2.12 della norma NF EN 62395-1. È costituito da un telaio in acciaio inossidabile che integra un’area di prova, un circuito di regolazione termica a fluido e un sistema di alimentazione elettrica abbinato a moduli di acquisizione dati.

+33 2 52 56 04 20
Richiedi un preventivo

Intervallo di temperatura

Da 20 °C fino a 300 °C

Precisione della misurazione

± 1 °C

Test simultanei

6

Potenza di riscaldamento

2.500 W per coppia

Prodotti testati

Settore di attività

Componenti sanitari

Funzioni principali

Questo banco di prova automatizza il controllo qualità e le prove di durata dei nastri riscaldanti. LF Technologies sviluppa e produce questa macchina per impianti di produzione e laboratori di certificazione.

Modalità di funzionamento

1. Funzionalità e parametri del sistema

  • Regolazione termica: Il sistema applica cicli di temperatura programmati per misurare la variazione della resistenza elettrica del componente in funzione del calore dissipato.
  • Misure elettriche: I moduli di acquisizione registrano la corrente, la tensione e la potenza assorbita in ogni fase del ciclo.
  • Acquisizione dei dati: Il software sviluppato con LabVIEW registra in modo continuo la temperatura del nastro tramite termocoppie e traccia le curve di andamento in tempo reale.

2. Specifiche meccaniche ed elettriche

  • Cella di prova: La cella isola il nastro per stabilizzare le condizioni termiche durante la prova.
  • Dispositivi di sicurezza integrati: Il sistema integra interruttori termici e dispositivi di interruzione automatica dell’alimentazione elettrica in caso di superamento delle soglie critiche definite nel programma.
  • Controllo: l’interfaccia operatore consente di configurare il numero di cicli, i livelli di temperatura e la durata dei test.

3. Conformità alle specifiche tecniche.

  • Adattamento del software: Le sequenze di test sono configurabili tramite l’applicazione per soddisfare gli standard specifici del settore del riscaldamento a cavi.
  • Tracciabilità: Al termine di ogni ciclo, la macchina genera un rapporto di prova grezzo in formato CSV o PDF per l’archiviazione dei dati di produzione.

Vantaggi dell’HTTB

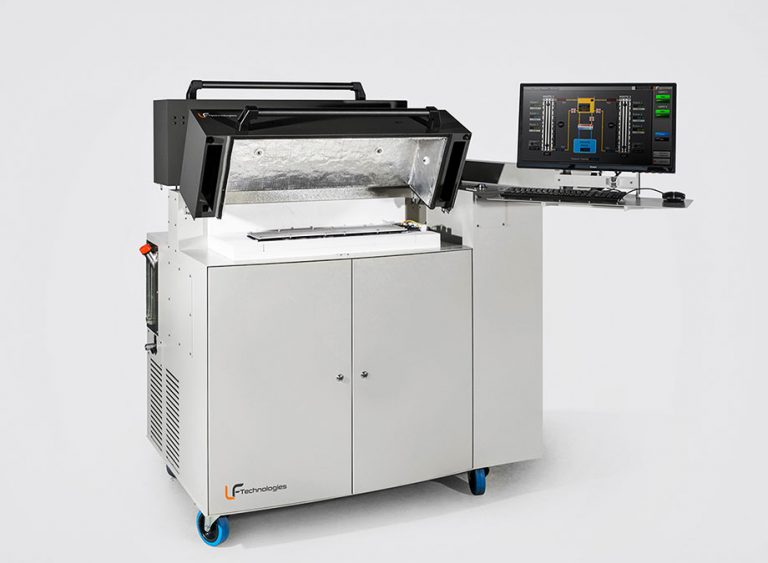

Zona di prova del banco di prova per nastri riscaldanti.

Isolamento delle linee di misura

Il banco di prova verifica 6 nastri riscaldanti in parallelo. Ogni linea è dotata di un interruttore automatico indipendente. L’interruzione elettrica di un nastro interrompe l’alimentazione della linea interessata senza arrestare il ciclo delle altre 3 linee.

Circuito idraulico del banco di prova per nastri riscaldanti.

Controllo della temperatura della macchina

Il software controlla la camera termica per riprodurre le curve di temperatura definite nelle specifiche tecniche. Il sistema elimina l’influenza delle variazioni termiche ambientali dello stabilimento sulla misurazione della resistenza elettrica.

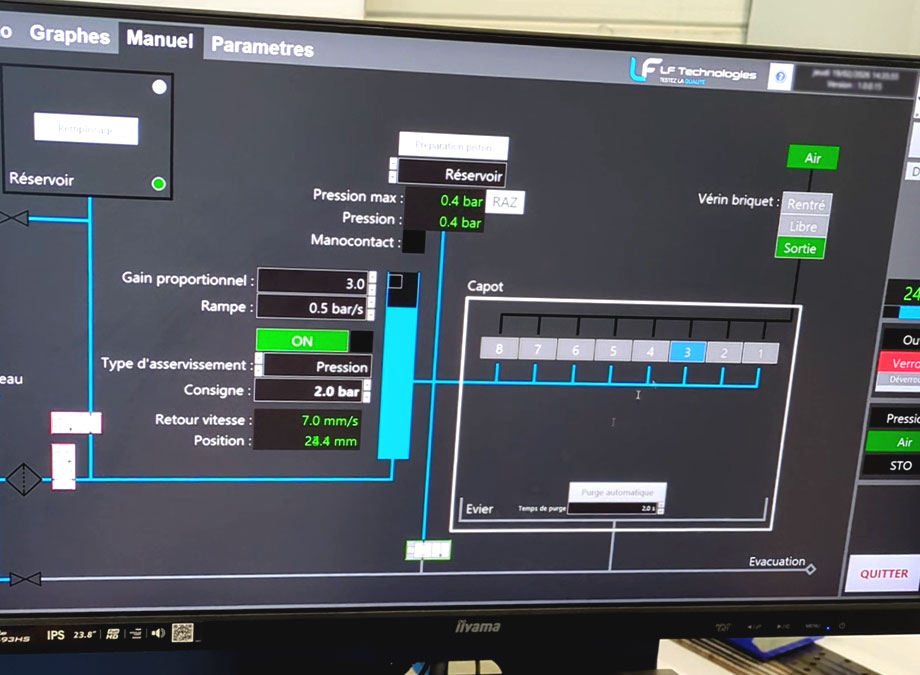

Automazione e tracciabilità - Banco di prova per prove di pressione e di scoppio | LF Technologies

Registrazione automatica senza inserimento manuale

Il software LabVIEW rileva in modo continuo la temperatura, la tensione e la corrente. Le misurazioni vengono esportate direttamente in un file CSV non modificabile a fini di archiviazione e controllo qualità.

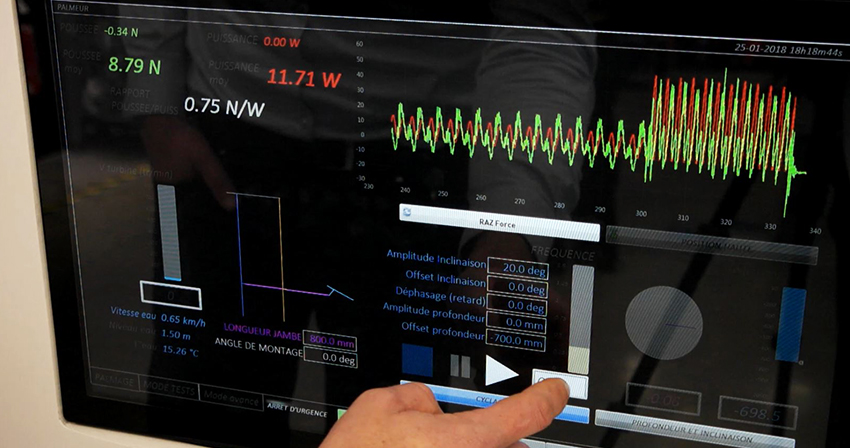

INTERFACCE SOFTWARE INTUITIVE ED ERGONOMICHE di LF Technologies

Modifica delle soglie relative agli operatori

L’architettura del programma informatico consente di integrare nuove sequenze di prova o di modificare i limiti di temperatura dall’interfaccia, senza apportare modifiche ai componenti meccanici o elettrici del banco di prova.

CARATTERISTICHE TECNICHE del banco di prova per nastri riscaldanti

Specifiche

HTTB

HTTB+

Numero di zone di prova

2

2

Numero di nastri testati per zona

3

3

Numero totale di nastri testati

6

6

Lunghezza massima dei nastri

500 mm

500 mm

Temperatura massima

190°C

300°C

Temperatura minima

20°C

20°C

Precisione di misura della temperatura

1°C

1°C

Precisione di regolazione della temperatura

3°C

3°C

Potenza di riscaldamento per stazione

2 500 W

2 500 W

Potenza massima di raffreddamento (dipende dal delta T olio/acqua di raffreddamento)

≈ 2 000 W

≈ 2 000 W

Potenza del gruppo frigorifero

≈ 2 000 W

≈ 2 000 W

Dimensioni

1 553 x 920 x 1 160 x 1 560 mm

1 553 x 920 x 1 160 x 1 560 mm

Applicazioni del cliente

Vuoi saperne di più sui banchi di prova idraulici ?
Scopri tutto quello che c’è da sapere e molto di più qui!

Vedi tutti i progetti dei clienti

SOLUZIONI COMPLEMENTARI

Scoprite i nostri banchi di prova idraulici complementari per un test completo e preciso
