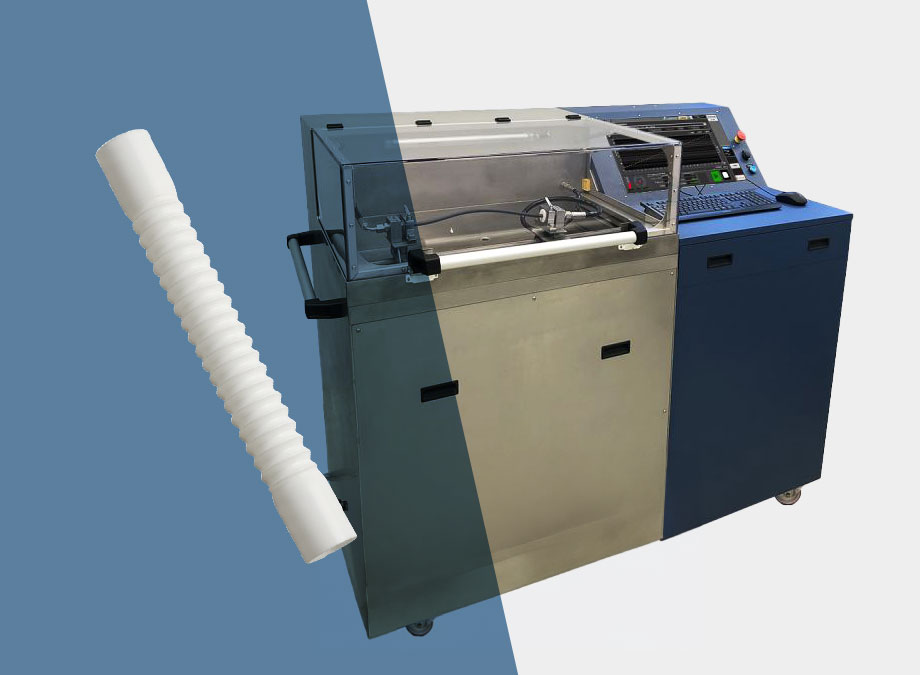

Banco per lo scoppio dei tubi
Questo banco è progettato per eseguire prove di pressione e/o di scoppio su tubi flessibili o rigidi. Può testare :
- Lunghi tubi corrugati (che si deformano notevolmente quando vengono pressurizzati)
- Tubi rigidi corti (con un’elevata resistenza alla pressione)
- Ampio volume di espansione
- Rampe di pressione e cuscinetti regolabili
- Strumenti per il collegamento rapido dei tubi
Prodotti testati
Settore di attività
Funzioni principali
Questo banco è dotato di un generatore di pressione statico, sviluppato appositamente per testare tubi con elevati tassi di espansione. Il generatore di pressione consente di applicare unaumento graduale della pressione, nonché livelli di pressione, con pressione controllata (anche in caso di scorrimento sotto pressione del prodotto in prova).
Questo aumento di pressione molto graduale e regolare consente di rilevare con estrema precisione la pressione massima di scoppio o di formazione dell’ernia sulla provetta in esame. Il generatore di pressione è una siringa motorizzata. Il controllo di precisione di questo motore consente di misurare e regolare finemente la pressione, con un tasso di accumulo impostabile dall’utente e il rilevamento automatico del punto di rottura. Questa tecnica garantisce anche una sicurezza intrinseca per l’utente durante lo scoppio (perché non c’è praticamente alcun accumulo di energia nel sistema).
Il volume interno della siringa è dimensionato per coprire un’ampia gamma di volumi di espansione dei prodotti testati. Se il volume è maggiore, la macchina è dotata di una valvola automatica per mantenere la pressione nel tubo durante il riempimento della siringa. L’utensile di connessione del tubo in plastica consente di adattarsi facilmente a tubi di diametro e lunghezza diversi, senza costringere le estremità.mités.
Modalità di funzionamento
La provetta in esame è collegata a dispositivi ad attacco rapido. Questi strumenti sono montati su carrelli mobili per adattarsi alla lunghezza del tubo. Il sistema applica la pressione statica secondo un ciclo programmabile, con rampe di aumento progressivo della pressione e stadi parametrizzabili. La zona di prova è dotata di un coperchio trasparente dotato di un interruttore di sicurezza che interrompe automaticamente la pressione quando il coperchio viene aperto.
Caratteristiche
Il banco di prova è composto da 6 parti:
- Il telaio autoportante in acciaio inox su rotelle
- L’area di prova, comprensiva di collegamenti per i prodotti da testare e di un lavandino di recupero
- Un coperchio trasparente con un sistema di rilevamento della chiusura
- Il circuito idraulico che comprende il sistema di pressurizzazione
- Il quadro elettrico
- La console di controllo mobile è composta da schermo, tastiera e mouse.

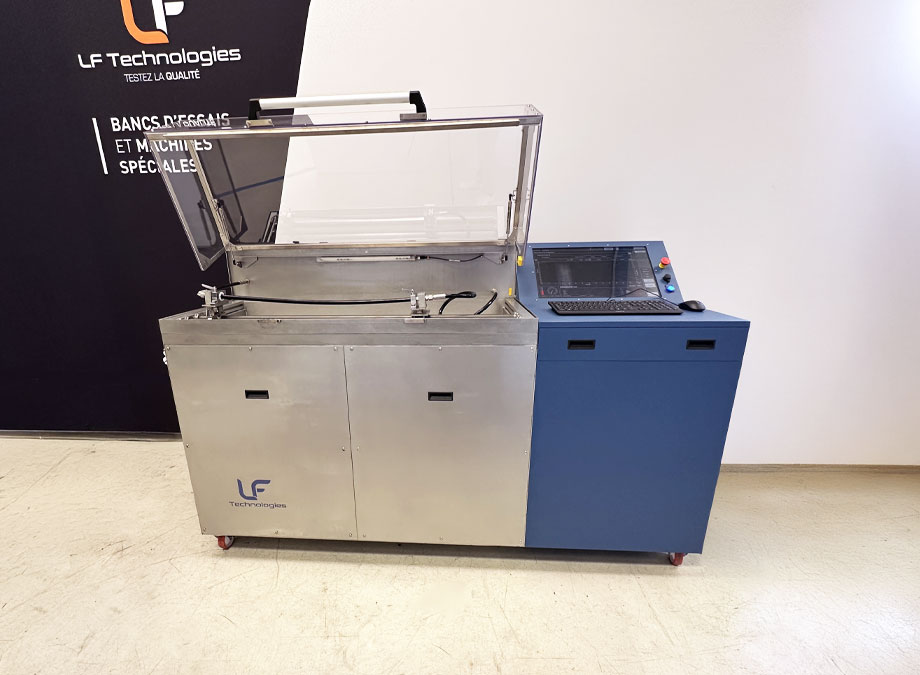

Crash-Tubes – Banc d’essai d’éclatement de tubes
Banco di prova per la rottura dei tubi - Camera di sicurezza
banc-eclatement-tubes-plastiques
crash-tube-LF-Technoloiges
crash-tube-LF-Technoloiges
Intérieur du Crash-Tube
All'interno del Crash-Tube
Fixation de tube – Crash-Tube LF Technologies
crash-tube-fixation-tube
Crash-Tube, fissaggio del tubo zoom
tuyau-eclate-vessie-banc-eclatement
Tubo flessibile con pressione di scoppio sul banco di prova

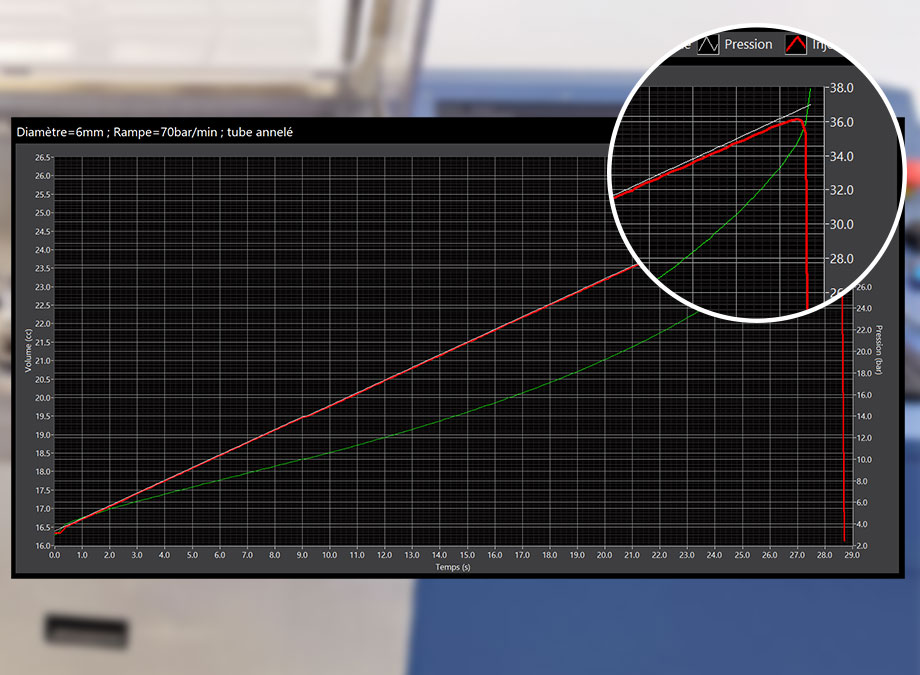

Crash-tubes – Logiciel | LF Technologies
Crash-Tubes - Logiciel et interfaces intuitif

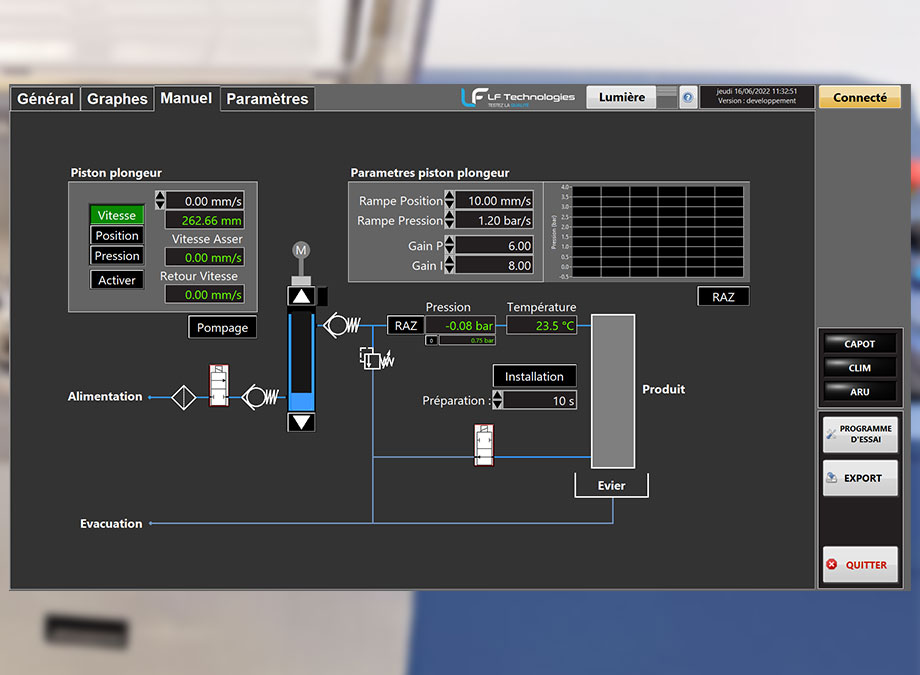

Crash-Tubes – Interface logiciel | LF Technologies
Interface manuelle
Vantaggi del Crash-Tube
Software intuitivo
Il generatore di pressione può essere utilizzato per applicare un aumento graduale della pressione, nonché livelli di pressione, a pressione controllata (anche in caso di scorrimento sotto pressione del prodotto in esame).
Strumenti per il collegamento dei tubi
L’utensile di collegamento dei tubi in plastica consente di adattarsi facilmente a tubi di diametro e lunghezza diversi, senza costringere le estremità.
Rottura di una tubatura
Aumento della pressione fino alla rottura (200 bar)
Test effettuabili con diversi prodotti
Test effettuabili con diversi prodotti
Banco per lo scoppio dei tubi
Questo banco garantisce un controllo di alta precisione della rottura e dello scorrimento dei tubi in totale sicurezza. Versatile e automatizzato, consente un rilevamento accurato della rottura senza accumulo di energia pericolosa.
SPECIFICHE TECNICHE del banco di scoppio per tubi
Specifiche | Crash-Tube 100S | Crash-Tube 200S | Crash-Tube 200L |
Prestazioni idrauliche | |||
Pressione massima | 100 bar | 200 bar | 200 bar |
Precisione di regolazione della pressione (stato stazionario) | 1 bar | 1 bar | 1 bar |
Precisione della misurazione della pressione | 0,1 bar | 0,1 bar | 0,1 bar |
Rampa di pressione massima | 70 bar/min | 70 bar/min | 70 bar/min |
Flusso massimo | 500 cm3/min | 250 cm3/min | 250 cm3/min |
Volume del generatore di pressione | 500 cm3 | 250 cm3 | 250 cm3 |
Fluido di prova | Acqua | Acqua | Acqua |
Diametri dei tubi testati | Da Ø3 a 20 mm (altri diametri su richiesta) | Da Ø3 a 20 mm (altri diametri su richiesta) | Da Ø3 a 20 mm (altri diametri su richiesta) |
Dimensioni della panchina | |||
Larghezza | 1 750 mm | 1 750 mm | 2 250 mm |
Profondità | 980 mm | 980 mm | 980 mm |
Altezza | 1 365 mm | 1 365 mm | 1 365 mm |
Lunghezza utilizzabile dell'area di prova | 500 mm | 500 mm | 1 000 mm |
