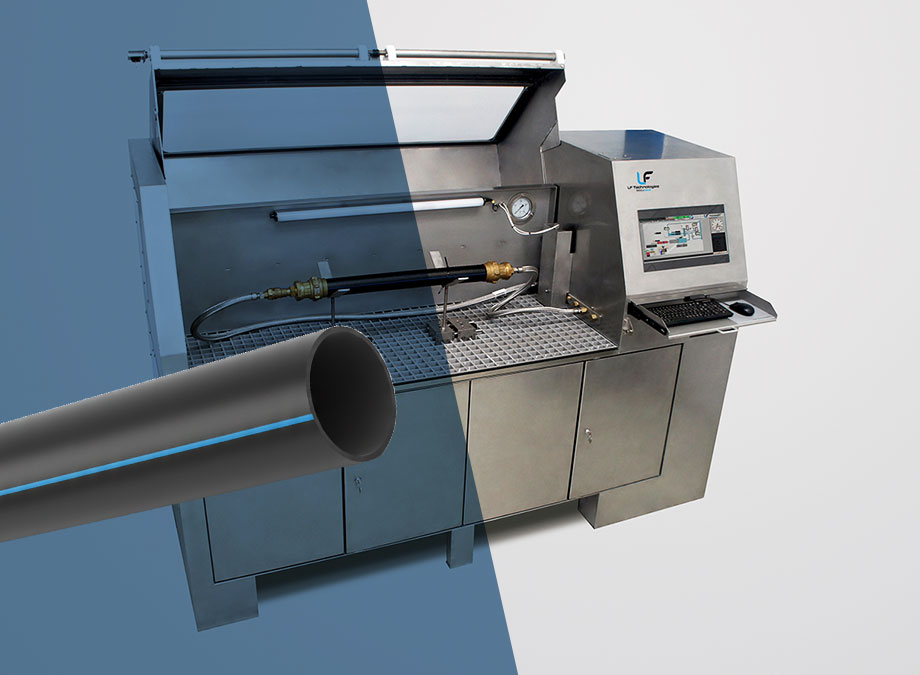

Banco di prova a pressione statica e ciclica per tubi e condotti

Ref : LifeTube

Banco di prova per pressioni statiche e cicliche su tubazioni e condotte (LifeTube): questo banco di prova esegue prove di pressione ciclica con acqua su uno o più prodotti contemporaneamente, per simulare i colpi d’ariete o accelerare l’invecchiamento dei componenti. I profili di sollecitazione (curve, cicli, sequenze) sono configurabili, con spurgo automatico e monitoraggio delle perdite tramite caduta di pressione o rilevamento del flusso.

+33 2 52 56 04 20

Richiedi un preventivo

Pressione max acqua

100 bars

Delta Volume max

1 dm3

Flusso istantaneo max

5 dm3/s

Frequenza max di ciclaggio

1Hz

Prodotti testati

Settore di attività

Canalizzazione e Tubazioni

Funzioni principali

Questo banco di prova è destinato all’esecuzione di prove di pressione ciclica in acqua su uno o più prodotti contemporaneamente. Simula i colpi d’ariete nelle tubazioni o verifica l’invecchiamento (accelerato) dei componenti. Controlla l’assenza di perdite tramite calo di pressione o rilevamento del flusso. Consente inoltre di effettuare prove di pressione su componenti soggetti a una normativa specifica.

È possibile configurare la forma delle curve di sollecitazione. È possibile programmare il numero di cicli di prova e la loro sequenza.

Lo spurgo dell’aria è automatico e viene controllato misurando la rigidità del sistema.

Modalità di funzionamento

Scoprite come funziona il nostro banco di prova della pressione statica e ciclica per tubi e condotti.

Lo scopo di un test è quello di applicare cicli di pressione statica, secondo un profilo trapezoidale, in un prodotto più o meno elastico.

Installazione e serraggio del campione
Collegamento del tubo di alimentazione e del tubo di scarico
Impostazioni del software / selezione del programma
Avvio dello scenario di test
Drenaggio automatico, ciclo servocontrollato, monitoraggio automatico delle perdite
Registrazione dei risultati dei test

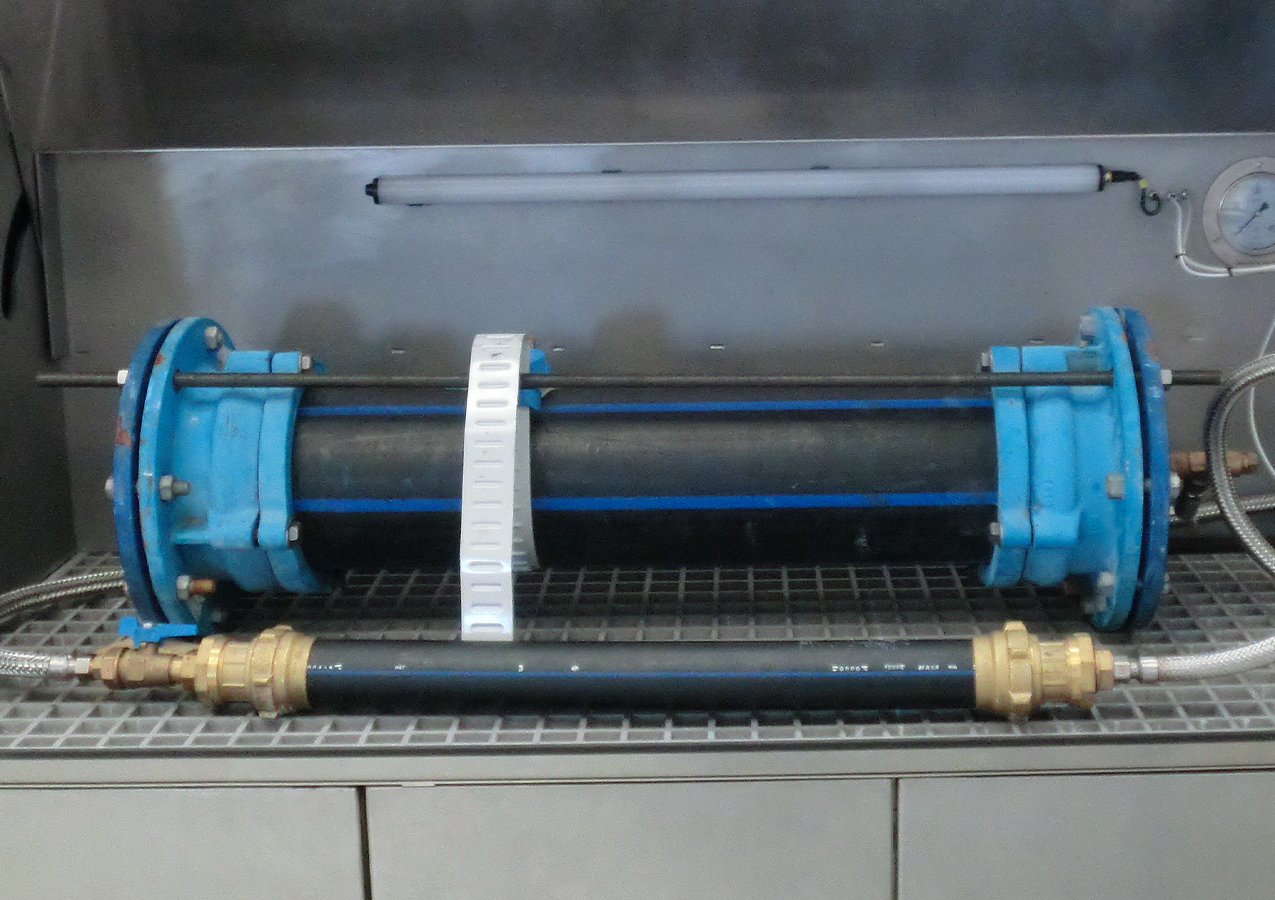

Collare di chiusura

Sicurezza

Una copertura protettiva tutela sia gli operatori che il prodotto sottoposto a prova, garantendo al contempo una visibilità ottimale.

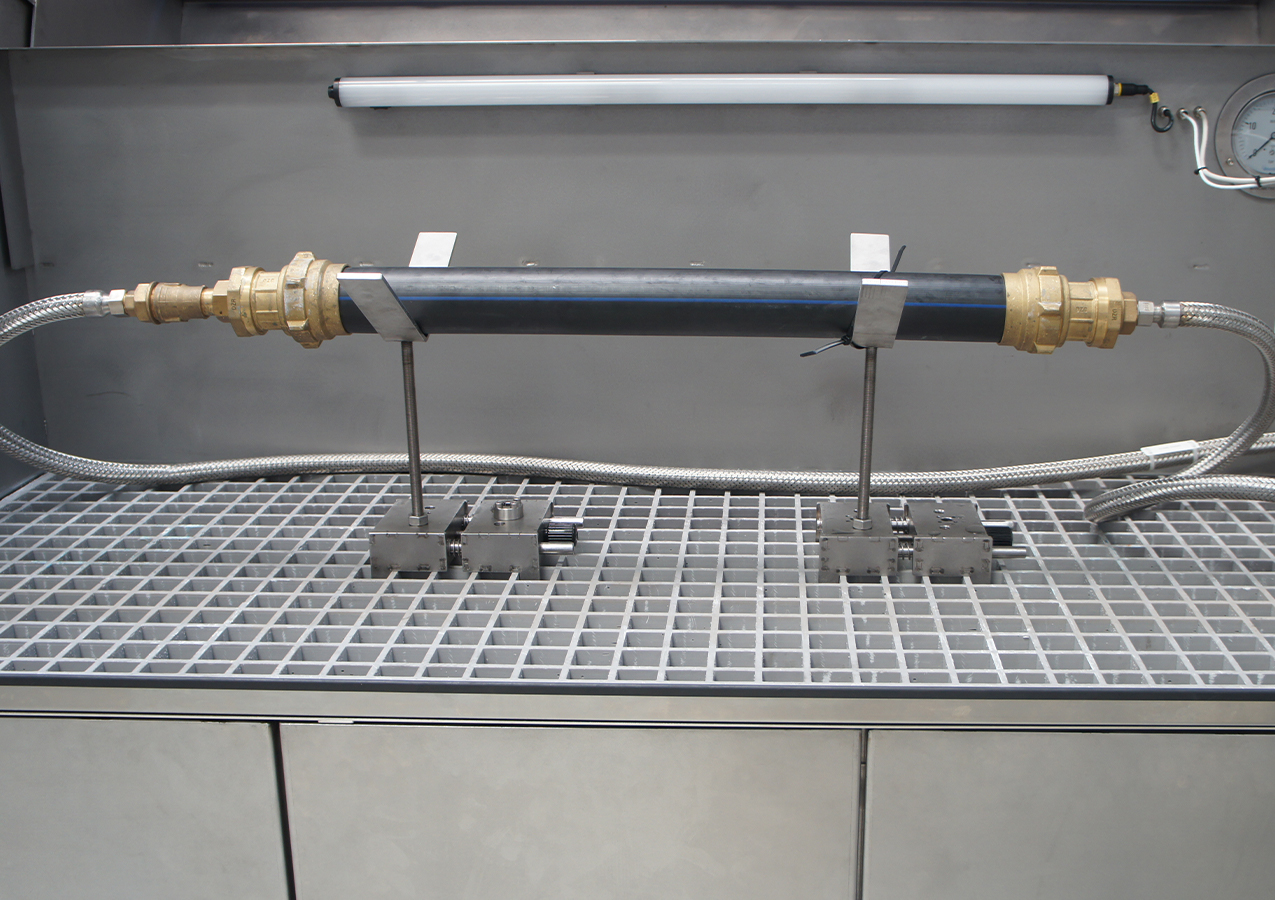

Raccordo per tubi in PE

Vantaggi di LifeTube

Sensore di volume

Questo sensore ottimizza il posizionamento della corsa e monitora il volume dell’acqua.

Rilevamento delle perdite

Lo scarico del lavello è dotato di un sensore di gocciolamento che interrompe il test se viene rilevata una perdita.

Risparmio energetico

Viene installato solo il 10% della potenza istantanea richiesta.

SPECIFICHE TECNICHE del banco di prova a pressione statica e ciclica per tubi e condotti

Caratteristiche	LifeTube-40	LifeTube-100
Pressione massima dell'acqua	40 bars	100 bars
Flusso istantaneo massimo	5 dm3/s	5 dm3/s
Su e giù alla massima portata	20 dm3/s²	20 dm3/s²
Pressione minima e massima del ciclo	Da 0 a 40 bar	Da 0 a 40 bar
Precisione di misura
Precisione della misurazione della pressione dell'acqua	± 0.1 bar	± 0.1 bar
Precisione della misurazione della temperatura	± 0.5° C	± 0.5° C
Accuratezza della misura del volume Delta	± 0.001 dm3	± 0.001 dm3
Dimensioni di una postazione di lavoro
Lunghezza (cofano chiuso)	2 350 mm	2 350 mm
Profondità (cofano chiuso)	1 020 mm	1 020 mm
Altezza (cofano chiuso)	1 600 mm	1 600 mm
Peso	1 100 kg	1 100 kg

Applicazioni del cliente

Vuoi saperne di più sui banchi di prova idraulici ?
Scopri tutto quello che c’è da sapere e molto di più qui!

Tubazioni

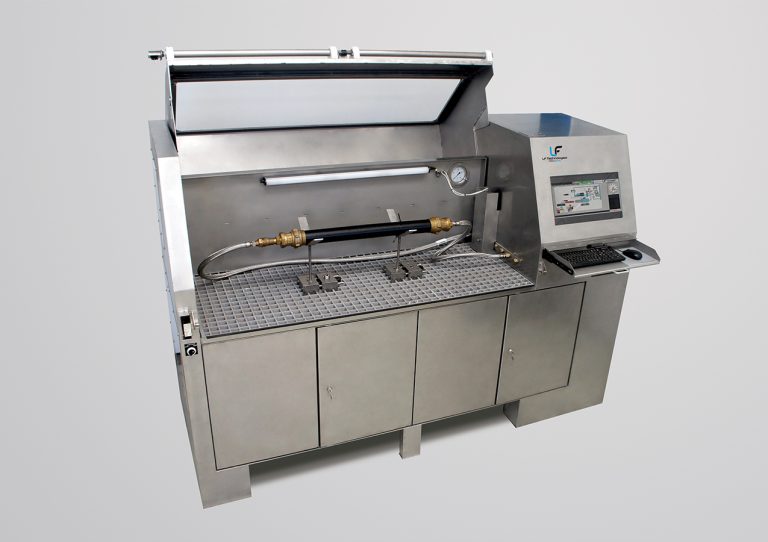

Banco di prova per la pressione su tubazioni

Banco di prova per dispositivi di rubinetteria, raccordi per tubi e collari di chiusura. Realizza test di cicli di pressione per misurare la resistenza dei prodotti.

Vedi il progetto

Idraulico

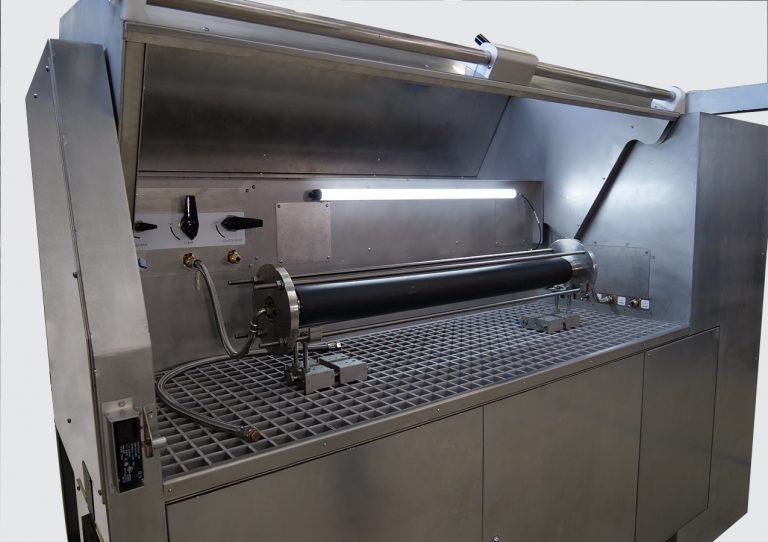

Banco di generazione di pressione per canalizzazioni

Banco di prova idrostatico progettato per applicare pressione ciclica e statica, con un circuito dedicato per simulare colpi d’ariete.

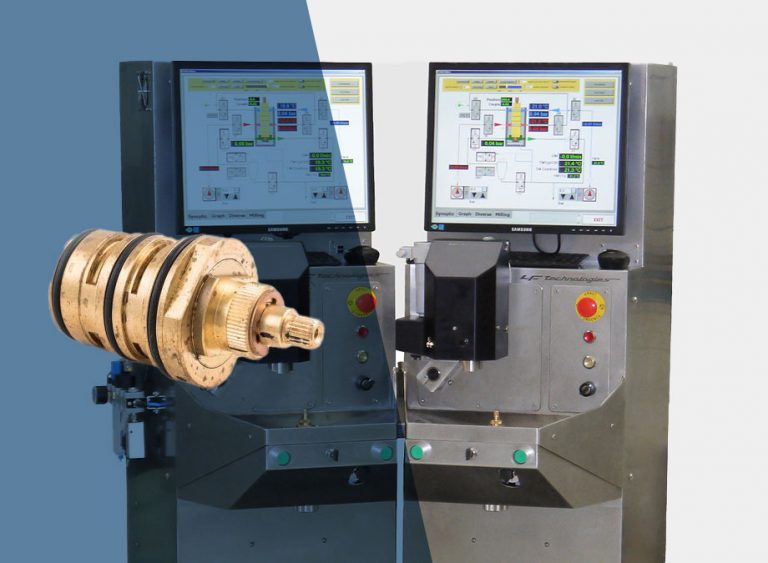

Controllo automatico della temperatura e banco di prova per cartucce termostatiche
