Banco di Prova in Pressione e Marcatura per Valvole
Banco di test in pressione per corpi di valvole a sfera e prolunghe di valvole. Marca i pezzi e identifica i prodotti difettosi.
Vedi il progetto

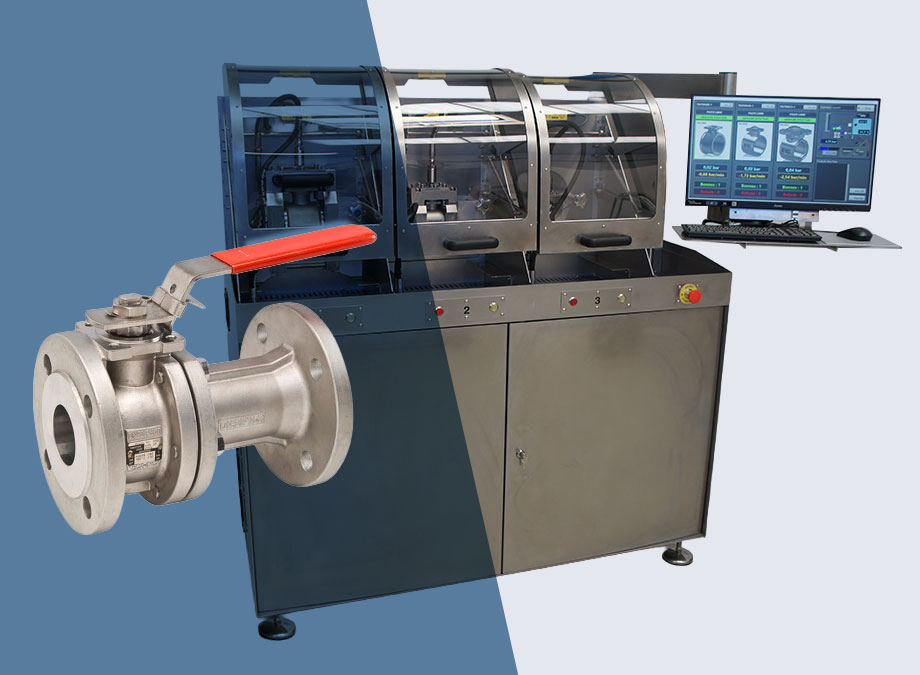

Banco di prova e marcatura per corpi valvola
Ref : Valve-Stamp
Il Valve-Stamp è un banco di prova idraulico progettato per il collaudo a pressione e la marcatura simultanea dei corpi delle valvole.
- Produttività multiposta: La macchina controlla fino a 3 moduli di prova indipendenti per lavorare contemporaneamente su più corpi valvola.
- Precisione di misurazione: Il sistema rileva perdite fino a 0,056 ml/min grazie a un sensore di pressione ad alta sensibilità e a un sistema di regolazione della lunghezza di precisione.
Prodotti testati
Settore di attività
Valvola industriale
Funzioni principali
Il banco Valve-Stamp è un banco di prova idraulico dedicato alle prove di pressione e alla tracciabilità dei corpi delle valvole industriali. Consente di lavorare contemporaneamente su più componenti.
Modalità di funzionamento
Il ciclo operativo è completamente automatizzato e protetto da una copertura in policarbonato ad alta resistenza, il cui sistema di chiusura è sincronizzato con il ciclo di pressurizzazione.
- Installazione e chiusura: L’operatore posiziona i corpi all’interno di moduli specifici. Dei pistoni idraulici garantiscono la tenuta degli orifizi.
- Pressurizzazione e misurazione: Il riempimento e lo spurgo sono automatizzati tramite una pompa. Il rilevamento delle perdite è poi gestito da un generatore di pressione, accoppiato a un sensore digitale ad alta sensibilità che analizza anche il minimo calo di pressione.
- Marcatura e tracciabilità: Durante la fase di mantenimento in pressione, un’unità a percussione incide il numero di serie sui pezzi conformi. In caso di difetto, il sistema applica una marcatura distintiva su una zona specifica per identificare immediatamente gli scarti.
- Gestione dei dati: L’interfaccia software su PC consente di configurare le schede dei parametri, monitorare le misurazioni in tempo reale e generare automaticamente rapporti di controllo in formato PDF o Excel.
Vantaggi del Valve-Stamp
- Produttività multi-postazione
- Tracciabilità automatizzata integrata
- Raccordi autosigillanti
- Misurazione di alta precisione e sensibilità

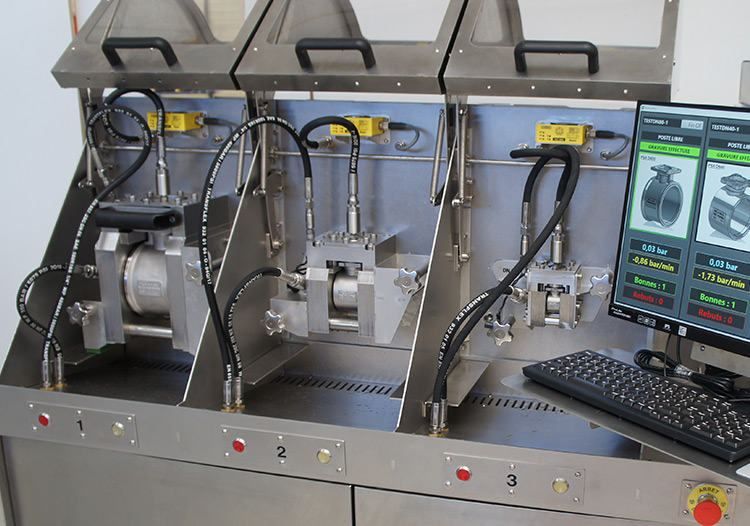

Ottimizzazione dei ritmi di controllo
La struttura consente di testare contemporaneamente fino a 3 o 4 corpi valvola grazie a moduli di prova quasi indipendenti.

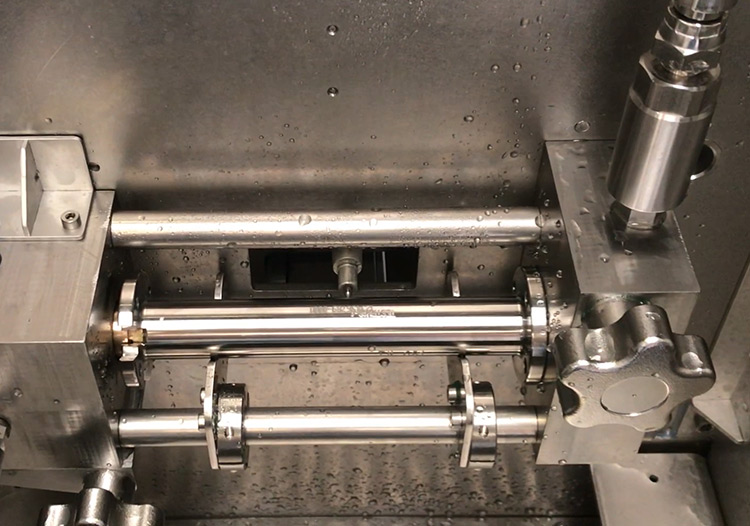

Garanzia della tracciabilità e della conformità
Un sistema a percussione incide il numero di serie direttamente durante la fase di pressurizzazione, garantendo l’identificazione di ogni singolo pezzo. In caso di difetto, la linea di produzione applica una marcatura specifica per isolare immediatamente i prodotti non conformi.

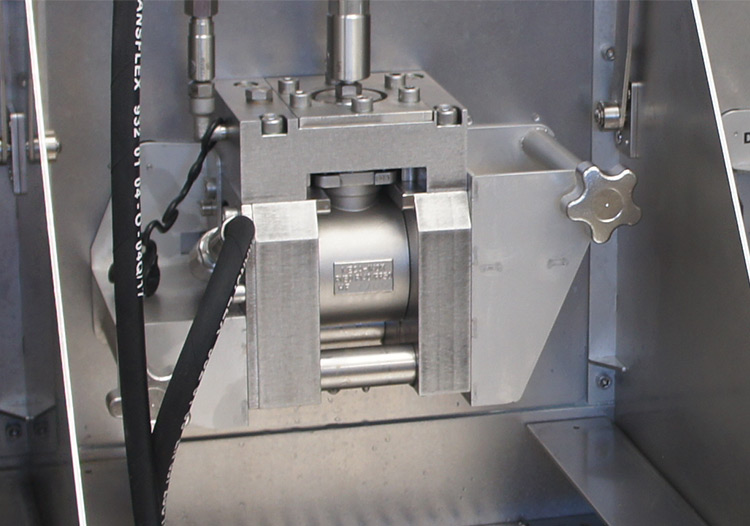

Rapido adattamento ai cambiamenti di linea
L’utilizzo di moduli intercambiabili fissati tramite raccordi autosigillanti consente di passare da un tipo di corpo all’altro senza bisogno di attrezzi. Il sistema può così essere facilmente adattato per integrare nuovi diametri nominali o aumentare la capacità di prova.

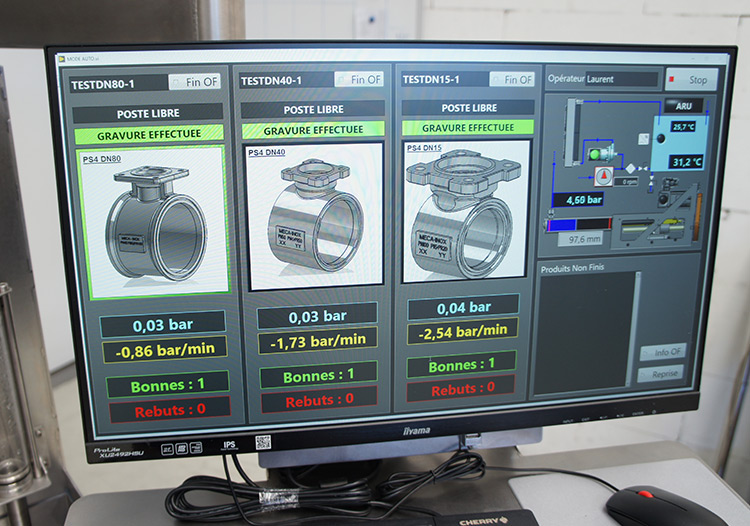

Affidabilità della diagnosi di tenuta
Il controllo tramite il generatore ad alta pressione consente di ottenere risultati di elevata precisione. Questa sensibilità garantisce un rilevamento accurato delle perdite, anche nei casi più esigenti.
CARATTERISTICHE TECNICHE del banco di prova e marcatura per corpi valvola
Caratteristiche | Valve-Stamp |
Pressione Max | 600 bar |
Precisione pressione | 0,15 bar |
Risoluzione pressione | 6 mbar |
Risoluzione perdite | 0,006 ml/min |
Numero di stazioni | 3 (4a opzionale) |
Controllo | PC con software dedicato |
Altezza | 1100 mm |
Profondità | 620 mm |
Larghezza | 1600 mm |
