Banco di prova di endurance per valvole
Controllo di alta precisione della tenuta all’aria per valvole
- Rilevamento preciso delle perdite tramite misurazione dei microflussi
- Test automatizzati e riproducibili
- Interfaccia operatore intuitiva
- Tracciabilità completa dei test
Prodotti testati
Settore di attività
Funzioni principali

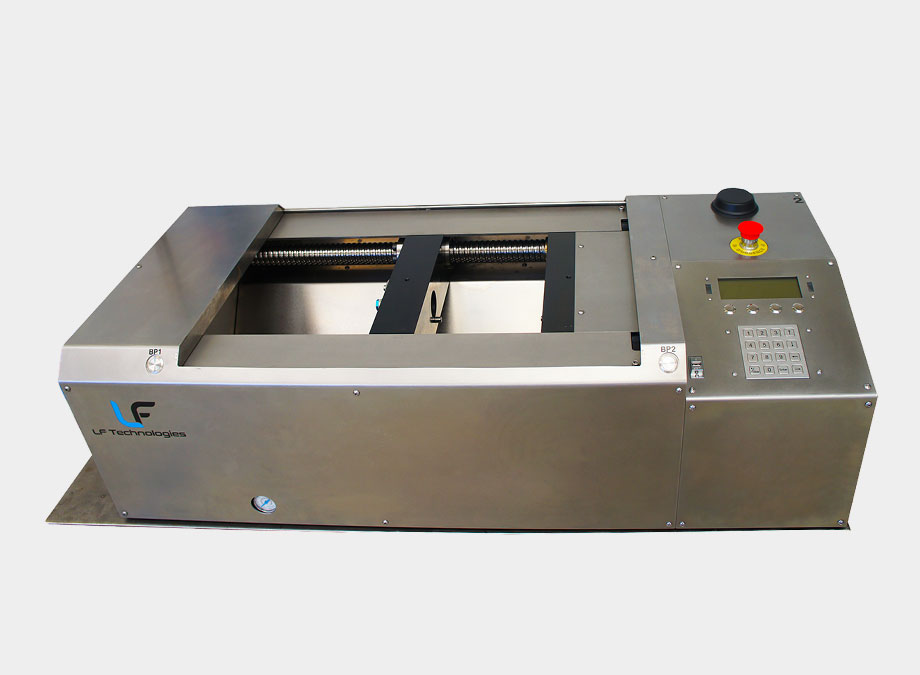

Banco di controllo della tenuta all’aria per valvole. Il sistema garantisce la presa e il serraggio delle valvole, l’iniezione di aria e la misurazione delle perdite tramite microflusso, con tracciabilità dei risultati.
- Misurazione di perdite molto lievi grazie a un misuratore di portata digitale (micro-portata).
- Serraggio controllato in posizione e forza.
- Ergonomia e sicurezza: comando a due mani, arresto di sicurezza in caso di rilascio, arresto di emergenza sul lato anteriore.

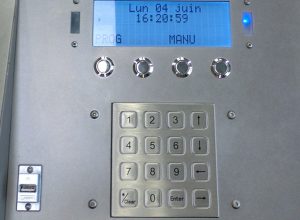

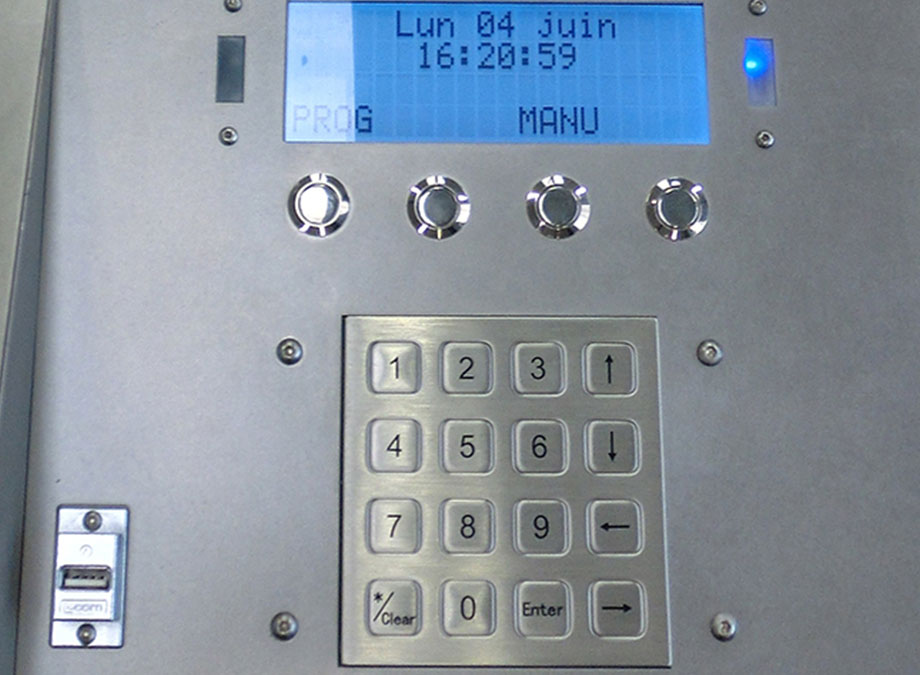

- Programmi di prova predefiniti per tipo di valvola, modificabili tramite pannello di controllo o PC (Ethernet).
- Tracciabilità automatica: registrazione delle misurazioni e creazione di report.
Modalità di funzionamento
Scoprite il funzionamento del nostro banco di prova per la tenuta all’aria delle valvole

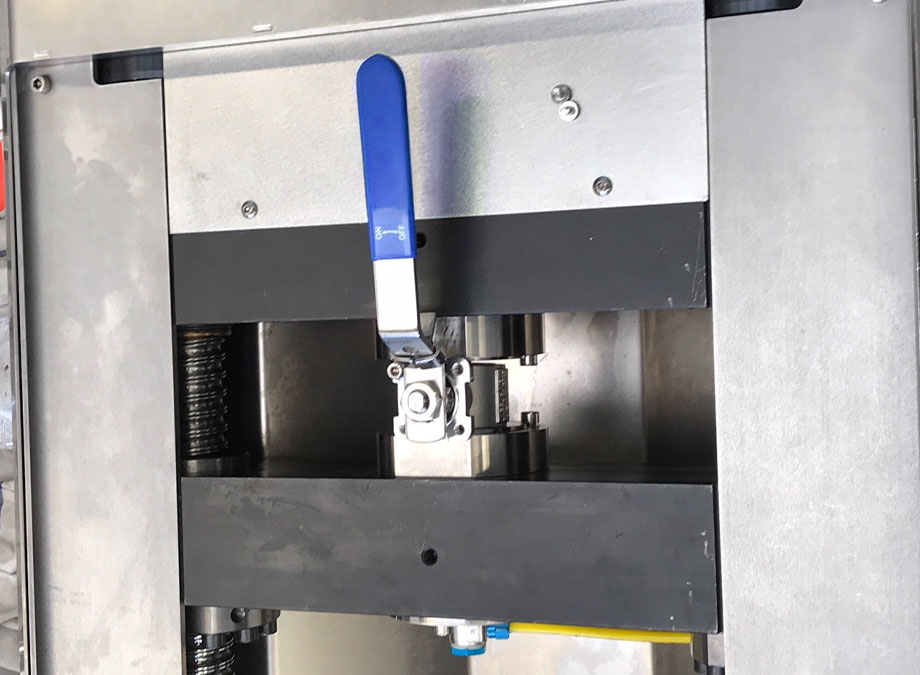

Il banco mantiene la valvola tra due utensili adeguati, la serra automaticamente, quindi inietta aria e misura la perdita. L’operatore controlla il test tramite l’interfaccia del banco (o da un PC).
Svolgimento di un test
- L’operatore seleziona il programma corrispondente al tipo di valvola.
- Installa gli utensili e poi posiziona la valvola nel banco.
- Il banco si posiziona e si blocca automaticamente (con sicurezza bimano).
- Il banco sottopone a pressione, quindi misura la perdita.
- La panca scende e torna nella posizione iniziale.

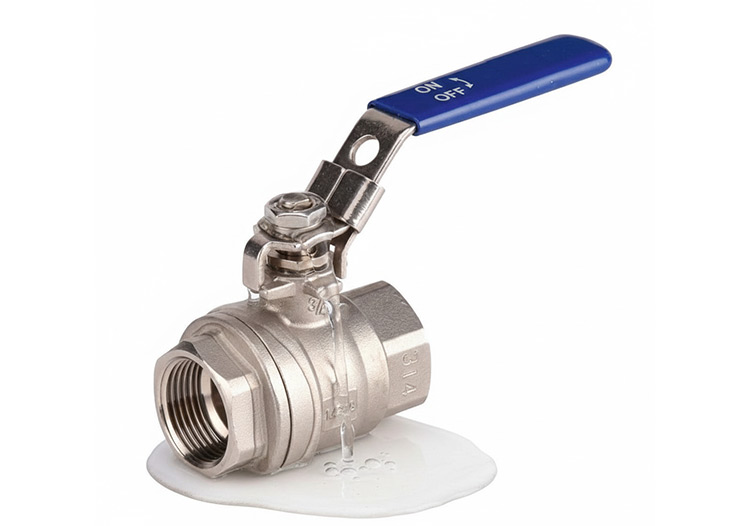

Come viene misurata la perdita?
Dopo la pressurizzazione, il circuito viene isolato. In caso di perdita, l’aria deve continuare ad alimentare la valvola: il banco misura quindi questa microportata (molto bassa) con un flussimetro, che fornisce direttamente il tasso di perdita. Un test completo (diverse misurazioni a seconda della configurazione) dura circa 80 secondi (esclusi il cambio degli utensili e la movimentazione).
Banco sviluppato per soddisfare questi standard:
Valve testé en étanchéité | LF Technologies
Leak-RTS - Zoom sur valve
Leak-RTS – Banc de test en étanchéité | LF Technologies
Banc de test de valve en air - LF Technologies
Pupitre de commande | LF Technologies
Pupitre de commande du banc de test en étanchéité - Leak-RTS | LF Technologies
Leak-RTS | LF Technologies
Banc de test d’étanchéité en air de vannes
Banco di prova di endurance per valvole

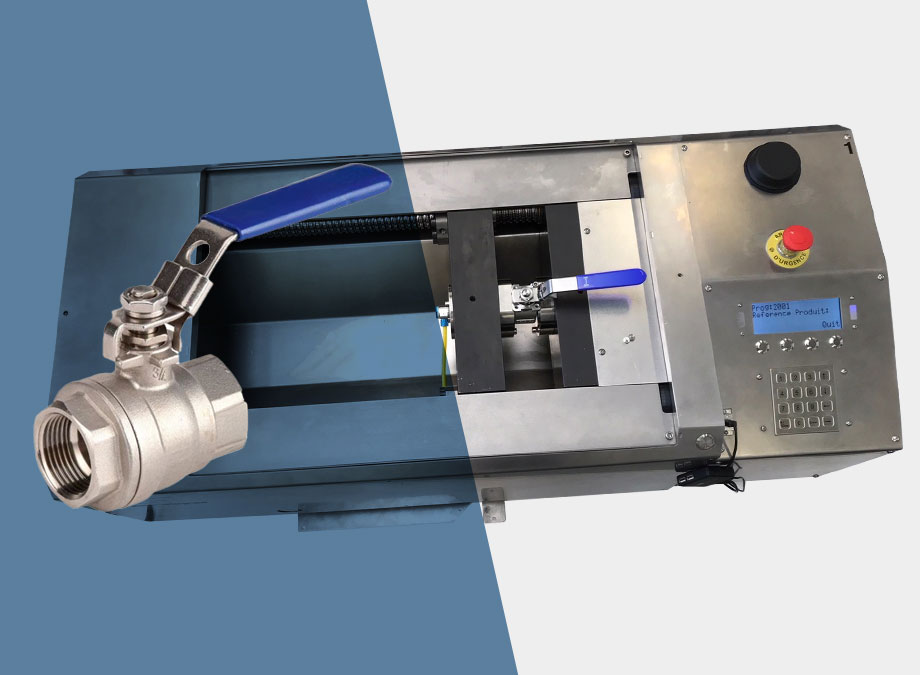

LF Technologies ha progettato e realizzato un’apparecchiatura di controllo dedicata al test di tenuta delle valvole a sfera ad alte prestazioni. I test vengono eseguiti mediante iniezione di aria, con una misurazione della microportata che consente di rilevare e quantificare con precisione le perdite.
Vantaggi del Leak-RTS
- Tracciabilità integrata
- Test rapidi e ripetibili
- Ergonomia ottimizzata per l'operatore
- Rilevamento accurato delle perdite
Tracciabilità integrata
Ogni prova viene registrata automaticamente (programma, n. pezzo, pressione, portata di perdita, data/ora, ecc.). I risultati sono esportabili (chiavetta USB / rete) e possono essere formattati in un rapporto PDF o in un foglio di calcolo.
Test rapidi e ripetibili
Sequenze automatizzate che garantiscono risultati costanti, indipendenti dall’operatore.
Ergonomia ottimizzata per l’operatore
Interfaccia uomo-macchina che guida passo dopo passo le operazioni di test.
Rilevamento accurato delle perdite
Misurazione precisa delle microportate per una qualificazione affidabile della tenuta.
CARATTERISTICHE TECNICHE del banco di prova per la tenuta all’aria delle valvole
Specifiche Tecniche | Leak-RTS |
Corsa | ≈ 250 mm |
Altezza massima dell’asse del componente testato | 80 mm |
Forza massima | 60 kN |
Precisione di applicazione della forza | 15% oltre 20.000 N |
Precisione del flussimetro | ±0.007 cc/min |
Precisione del flussimetro | ±0,05 bar |
Precisione di misura della pressione | 50 kg (senza urti durante il posizionamento) |
Ingombro (L × P × H, escluse opzioni) | ≈ 800 × 650 × 350 mm |
