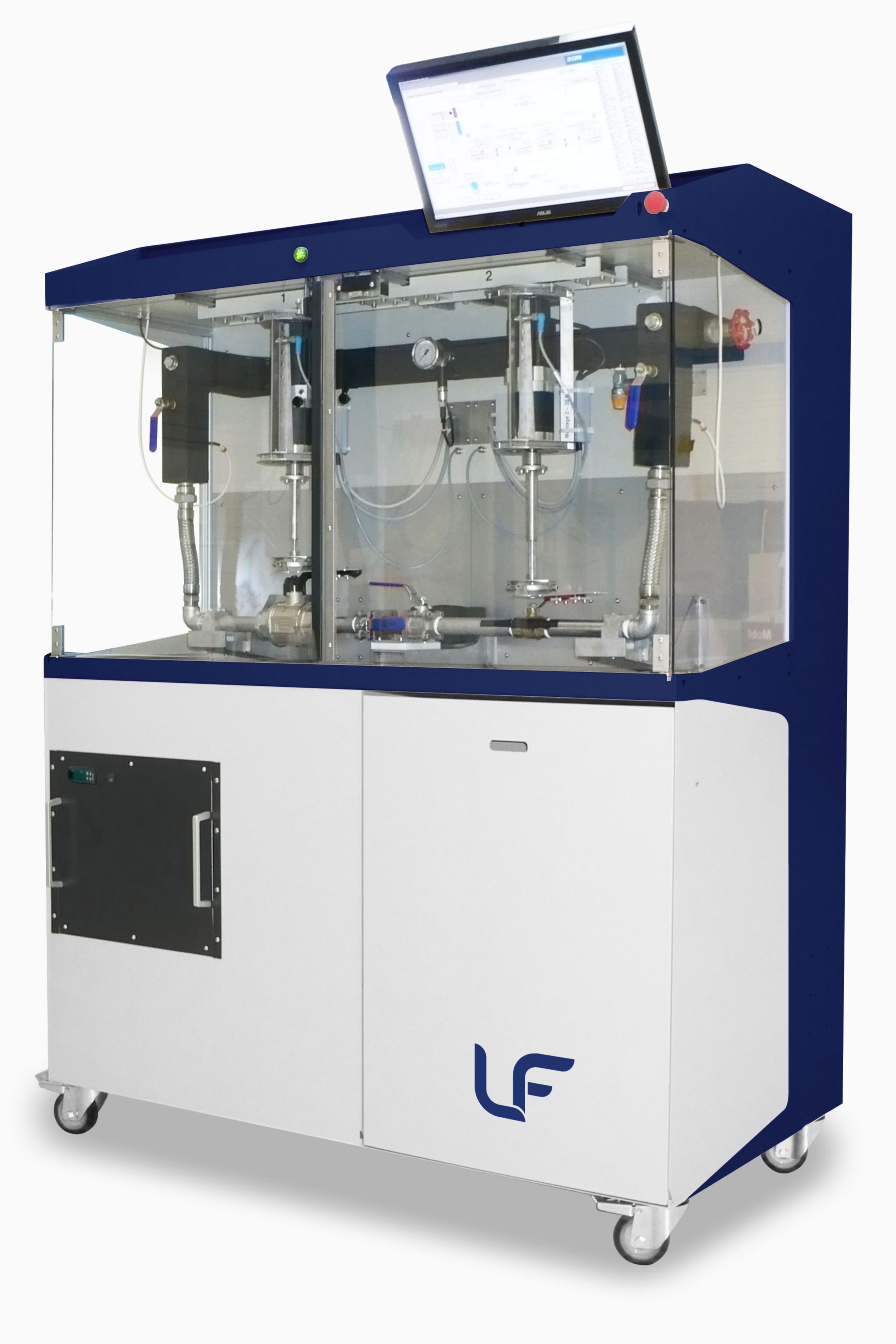

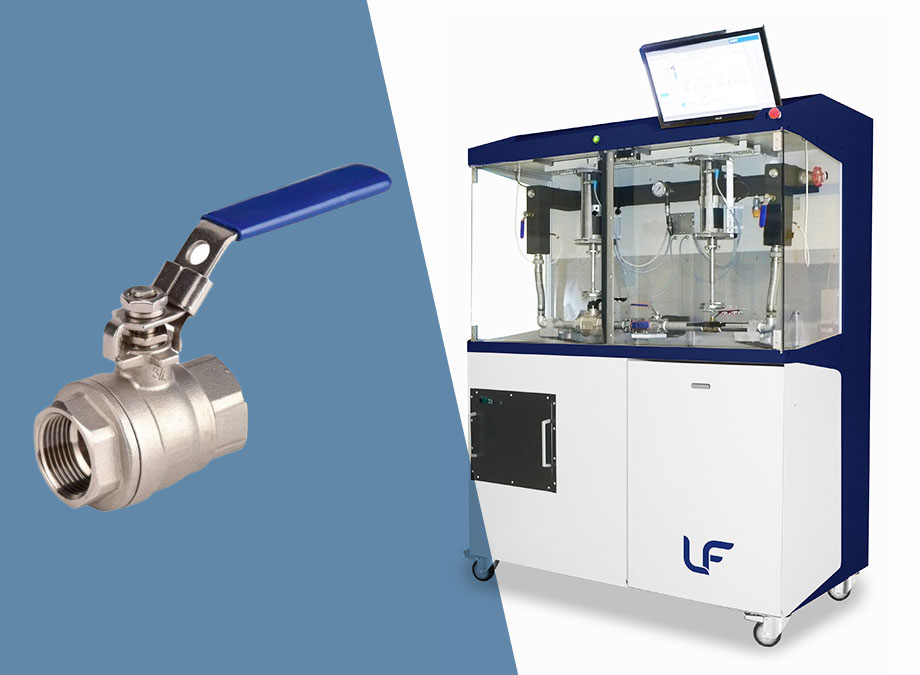

Banco di prova per rubinetti a sfera (RTS)
Il banco di prova di resistenza per rubinetti a sfera (RTS) verifica la resistenza delle valvole e dei rubinetti a sfera sottoposti a coppie elevate e variazioni termiche estreme. Garantisce l’affidabilità dei rubinetti grazie a test automatizzati e riproducibili conformi alle norme.
Prodotti testati
Settore di attività
Funzioni principali
Il banco di prova per rubinetti a sfera (RTS) è progettato per simulare le condizioni reali di utilizzo delle valvole e dei rubinetti a sfera sottoponendo i componenti a cicli di torsione e temperature estreme. La sua automazione avanzata consente un controllo preciso dei test e una ripetibilità ottimale delle prove.
Funzioni principali:
- Applicazione di coppie elevate fino a 100 Nm per testare la resistenza meccanica.
- Simulazione termica da -5 °C a +110 °C per riprodurre condizioni estreme.
- Esecuzione di cicli di prova programmabili.
- Controllo automatizzato con regolazione precisa di coppia, temperatura, portata e pressione.
- Acquisizione e analisi dei dati in tempo reale per una tracciabilità completa.
Modalità di funzionamento
Il banco di prova di resistenza per RTS funziona sottoponendo le valvole e i rubinetti a sfera a cicli ripetitivi di torsione a temperatura controllata.
- Preparazione del test:
- Installazione della valvola sul banco.
- Configurazione dei parametri: coppia, temperatura, portata, pressione, numero di cicli.
- Esecuzione del ciclo:
- Chiusura/apertura del rubinetto con coppia controllata.
- Esposizione a una temperatura del fluido controllata tra -5 °C e +110 °C.
- Sequenza automatica dei cicli.
- Analisi dei risultati:
- Registrazione dei dati in tempo reale.
- Rilevamento di anomalie (perdita di tenuta, deformazione, rottura).
- Generazione di report automatizzati.
Banco sviluppato per soddisfare questi standard:
EN-13828

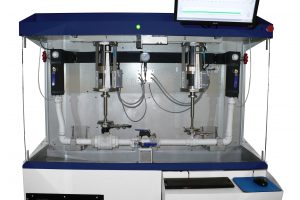

Banc-d’endurance-couple-fort-chaud_froid-zoom
Banc d'endurance pour RTS - EN13828
Banc-d’endurance-couple-fort-chaud_froid
Banc d'endurance pour RTS - robinets à tournants spéhriques - EN13828
Zone de test couple fort chaud/froid
Zona di prova a caldo/freddo ad alta coppia
Test chaud froid sur robinet
Test del rubinetto caldo-freddo
Vantaggi di Life-RTS
- Test conformi alle norme NF EN 13828 e NF 079 Doctech 09
- Precisione ottimale
- Automazione completa
- Analisi in tempo reale
Test conformi alle norme NF EN 13828 e NF 079 Doctech 09
Simulazione accurata delle sollecitazioni meccaniche e termiche.
Precisione ottimale
Controllo preciso della coppia (±1%) e della temperatura (±0,5°C).
Automazione completa
Riduzione degli interventi umani e riproducibilità garantita.
Analisi in tempo reale
Acquisizione continua dei dati e generazione di report dettagliati.
CARATTERISTICHE TECNICHE del banco di prova di resistenza per RTS
Specifiche | LIFE-RTS |
Prodotti testati | Valvole e rubinetti a sfera rotante (RTS) / Valvole a maschio / Valvole a sfera |
Coppia massima | 100 Nm |
Campo di temperatura | -5°C a +110°C |
Precisione della temperatura | ± 0,5°C |
Tempo di ciclo | Regolabile |
Acquisizione dati | Registrazione in tempo reale |
Automazione | Programmazione e monitoraggio delle prove |
OPZIONI
Actionneur rotatif
L'attuatore rotativo consente di azionare i comandi rotativi dei rubinetti. È dotato di un sistema di misurazione della coppia e della posizione e può essere controllato in termini di posizione, velocità e coppia. L'albero di uscita è un albero cavo scanalato che può accogliere una vasta gamma di utensili. Può inoltre essere accoppiato a un attuatore lineare (ad esempio per l'azionamento di miscelatori meccanici monocomando).
Actionneur linéaire
L'attuatore lineare viene utilizzato per azionare i comandi delle valvole, come la portata di una valvola miscelatrice meccanica, i comandi della deviatrice, le valvole temporizzate, ecc. È dotato di misurazione della forza e della posizione e può essere controllato in base alla posizione, alla velocità e alla forza.
By-Pass Chaud Froid
Il by-pass caldo-freddo consente di inviare acqua calda all'ingresso dell'acqua fredda del rubinetto e viceversa. Questo sistema viene utilizzato in particolare per raffreddare il corpo delle valvole termostatiche durante il test di disattivazione termica (spillatura iniziale).
Abaissement rapide de température d’eau chaude
Questo sistema consente di abbassare improvvisamente la temperatura dell'acqua calda fino a 12°C in pochi secondi. Viene utilizzato in particolare per caratterizzare il comportamento delle valvole miscelatrici termostatiche in caso di variazione improvvisa della temperatura dell'acqua calda.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Motorisation de la platine de fixation des appareils
La motorizzazione della piastra di montaggio della valvola consente di posizionare con precisione e facilità la valvola rispetto alla trave di montaggio dell'attuatore lungo 2 assi (traslazione e rotazione). Grazie al controllo del programma, l'utente può memorizzare una posizione di prova specifica associata a un particolare tipo di valvola.
Tests de pression statique jusqu’à 16 bar
Questo sistema consente di effettuare prove di tenuta ad alta pressione quando la valvola è in posizione chiusa, fino a 16 bar.
Détection de fuites internes et externes
Il sistema di rilevamento delle perdite interne ed esterne è composto da 2 sensori di rilevamento delle perdite. Il primo è posizionato all'uscita del rubinetto per verificare che il rubinetto non perda quando è in posizione chiusa (perdita interna). Il secondo è posizionato sul lavandino di recupero per rilevare eventuali perdite esterne anomale dal rubinetto e interrompere il test e l'alimentazione dell'acqua al banco.
Cuves internes de régulation de température par échangeurs sur sources externes
I serbatoi di controllo della temperatura regolano la temperatura dell'acqua calda e fredda all'interno del banco e sono quindi indipendenti da alimentazioni esterne. Grazie al volume limitato dei serbatoi, il setpoint della temperatura può essere modificato in meno di un minuto e il controllo della temperatura ad alta precisione è possibile indipendentemente dalle condizioni di prova e dall'alimentazione del banco. Le capacità di riscaldamento e raffreddamento sono fornite da forniture esterne di acqua, che possono essere un circuito dell'impianto esistente o circuiti di acqua calda e fredda indipendenti.
Logiciel d’analyse et de rapport automatique
Il software di analisi e reportistica automatica consente di analizzare ogni funzione di prova dai file di misura secondo vari standard, di visualizzare curve e risultati numerici e di produrre un rapporto di prova automatico.
Applicazioni del cliente
