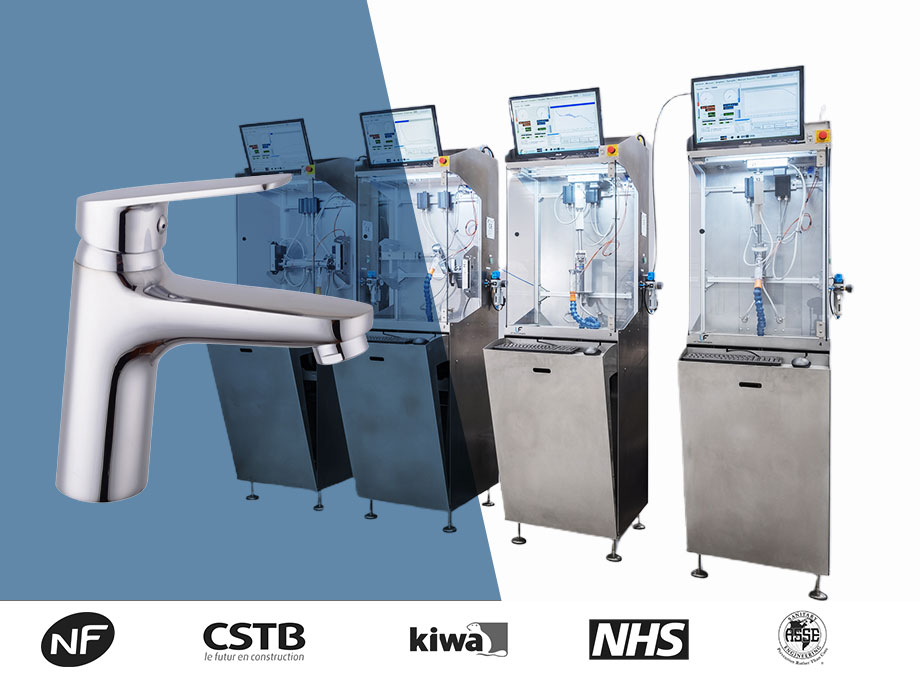

Banco prova di durata per i raccordi
- Montaggio facile e rapido dei rubinetti indipendentemente dalla forma
- Test automatici, senza intervento manuale
- Arresto automatico in caso di perdita o di coppia di manovra anormale
- Riproducibilità del test
Prodotti testati
Settore di attività
Funzioni principali
Il banco di prova di resistenza è un banco di prova progettato per testare la durata di rubinetti, miscelatori, invertitori, miscelazione meccaniche e termostatiche in modo completamente automatizzato e in conformità agli standard NF, EN, ASSE ecc.
La macchina è dotata di un sistema di misurazione automatizzato che valuta l’affidabilità della rubinetti durante la sua vita, in base alle variazioni della coppia di funzionamento e della tenuta.
Modalità di funzionamento
Scoprite come funziona il nostro banco di prova di resistenza per valvole
- Fissaggio del rubinetto da testare sulla piastra centrale;
- Regolazione della posizione del rubinetto;
- Montaggio degli attuatori per il comando dei movimenti (rotazione o traslazione);
- Programmazione di prove sul display di comando;
- Avvio degli scenari.
Caratteristiche del dispositivo
- Telaio interamente in acciaio inox
- Controllo da PC
- Controllo della pressione 0,1 a 6 bar ± 0,05 bar
- Flusso 2x 25 l/min
- Rilevamento automatico di perdita
- Forza/coppia di manovra 100 N, 6 Nm
- Contenitore chiuso che garantisce la protezione contro gli spruzzi d’acqua
Banco sviluppato per soddisfare questi standard:
Mitigeurs Thermostatiques EN1111
Valvole miscelatrici termostatiche EN1111
Mitigeur mécanique monocommande – EN817
Miscelatore meccanico monocomando - EN817
Robinet temporisé EN816
Robinet temporisé EN816
Essai endurance selon norme EN816
Essai endurance selon norme EN816
Enceinte fermée
Enceinte fermée assurant une protection contre les potentielles projections d’eau.
Cycle d’endurance standard mitigeurs mécaniques
Miscelatori meccanici standard a ciclo continuo

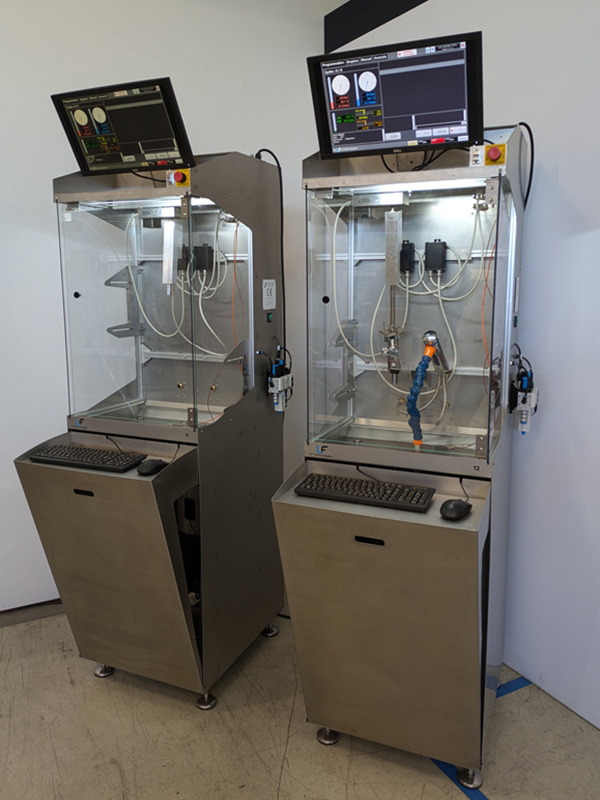

Life-Multi-Delabie
Banco di resistenza per valvole - cliente : DELABIE - Tecnologie LF

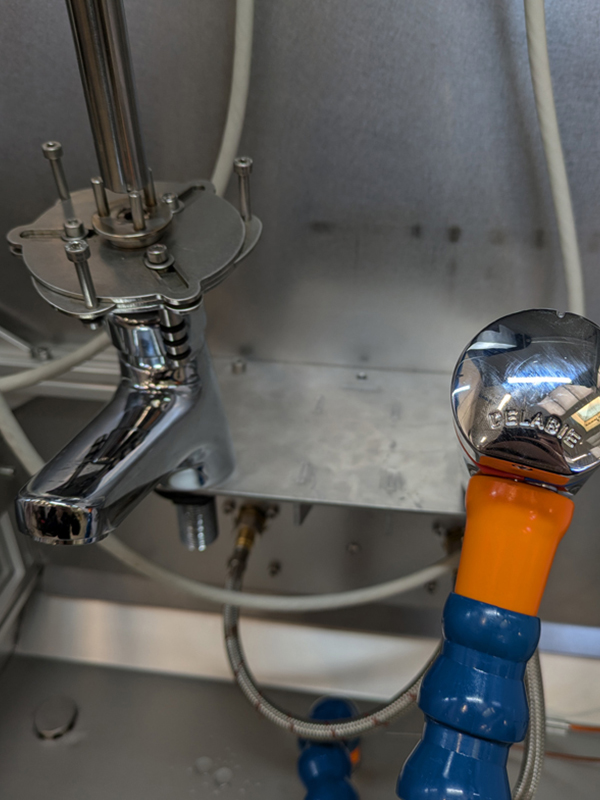

Life-Multi-Delabie-zoom
Focus su valvole e attuatori - Banco di resistenza per valvole - cliente : DELABIE - Tecnologie LF
Resistenza di una valvola miscelatrice meccanica
Movimento automatizzato di una valvola miscelatrice meccanica che utilizza 2 attuatori. Un attuatore rotante per il controllo della temperatura e un attuatore lineare per il controllo della portata.
Vantaggi di LifeMulti
Montaggio semplice
Montaggio facile e rapido dei rubinetti indipendentemente dalla forma
Arresto automatico
Arresto automatico in caso di perdita o di coppia di manovra anormale
Controllo da PC
Semplice avvio e monitoraggio dei test tramite il controllo del PC.
CARATTERISTICHE TECNICHE del banco di prova di resistenza per valvole e raccordi
Caratteristiche | LifeMulti |
Prestazioni idrauliche | |
Flusso EC e EF | 0-25 l/min |
Pressione CE e EF | 0-6 bar |
Misura della pressione | ± 0,01 bar |
Misurazione del flusso EC, EF, EM | ± 0,1 l/min |
Prestazioni termiche | |
Intervallo di temperatura (a seconda della sorgente) | 5-75° C |
Misura della temperatura EC, EF, EM | ± 0,2° C |
Prestazioni meccaniche | |
Attuatore rotante | |
Coppia massima in entrambe le direzioni | 6 N.m |
Velocità massima in 2 direzioni | 180°/s |
Risoluzione della misura di coppia | 0,01 N.m |
Risoluzione della misura della posizione angolare | 0,1° |
Angolo di rotazione massimo | illimitato |
Attuatore lineare | |
Forza massima in 2 direzioni | 100 N |
Corsa massima | 125 mm |
Velocità massima | <40 mm/s |
Precisione della misurazione della forza | ± 0,1 N |
Precisione di misurazione della posizione | ± 0,02 mm |
Dimensioni di una postazione di lavoro | |
Larghezza | 550 mm |
Profondità | 650 mm |
Alta | 2 100 mm |
Peso | ≈170 kg |
OPZIONI
Actionneur rotatif
L'attuatore rotante viene utilizzato per azionare i comandi delle valvole rotanti. È dotato di misurazione della coppia e della posizione e può essere controllato in termini di posizione, velocità e coppia. L'albero di uscita è un albero cavo scanalato che può essere montato con un'ampia gamma di utensili. Può anche essere accoppiato a un attuatore lineare (per azionare, ad esempio, valvole miscelatrici meccaniche a leva singola).
Actionneur linéaire
L'attuatore lineare viene utilizzato per azionare i comandi delle valvole, come la portata di una valvola miscelatrice meccanica, i comandi della deviatrice, le valvole temporizzate, ecc. È dotato di misurazione della forza e della posizione e può essere controllato in base alla posizione, alla velocità e alla forza.
By-Pass Chaud Froid
Il by-pass caldo-freddo consente di inviare acqua calda all'ingresso dell'acqua fredda del rubinetto e viceversa. Questo sistema viene utilizzato in particolare per raffreddare il corpo delle valvole termostatiche durante il test di disattivazione termica (spillatura iniziale).
Abaissement rapide de température d’eau chaude
Questo sistema consente di abbassare improvvisamente la temperatura dell'acqua calda fino a 12°C in pochi secondi. Viene utilizzato in particolare per caratterizzare il comportamento delle valvole miscelatrici termostatiche in caso di variazione improvvisa della temperatura dell'acqua calda.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Motorisation de la platine de fixation des appareils
La motorizzazione della piastra di montaggio della valvola consente di posizionare con precisione e facilità la valvola rispetto alla trave di montaggio dell'attuatore lungo 2 assi (traslazione e rotazione). Grazie al controllo del programma, l'utente può memorizzare una posizione di prova specifica associata a un particolare tipo di valvola.
Tests de pression statique jusqu’à 16 bar
Questo sistema consente di effettuare prove di tenuta ad alta pressione quando la valvola è in posizione chiusa, fino a 16 bar.
Détection de fuites internes et externes
Il sistema di rilevamento delle perdite interne ed esterne è composto da 2 sensori di rilevamento delle perdite. Il primo è posizionato all'uscita del rubinetto per verificare che il rubinetto non perda quando è in posizione chiusa (perdita interna). Il secondo è posizionato sul lavandino di recupero per rilevare eventuali perdite esterne anomale dal rubinetto e interrompere il test e l'alimentazione dell'acqua al banco.
Cuves internes de régulation de température par échangeurs sur sources externes
I serbatoi di controllo della temperatura regolano la temperatura dell'acqua calda e fredda all'interno del banco e sono quindi indipendenti da alimentazioni esterne. Grazie al volume limitato dei serbatoi, il setpoint della temperatura può essere modificato in meno di un minuto e il controllo della temperatura ad alta precisione è possibile indipendentemente dalle condizioni di prova e dall'alimentazione del banco. Le capacità di riscaldamento e raffreddamento sono fornite da forniture esterne di acqua, che possono essere un circuito dell'impianto esistente o circuiti di acqua calda e fredda indipendenti.
Logiciel d’analyse et de rapport automatique
Il software di analisi e reportistica automatica consente di analizzare ogni funzione di prova dai file di misura secondo vari standard, di visualizzare curve e risultati numerici e di produrre un rapporto di prova automatico.
