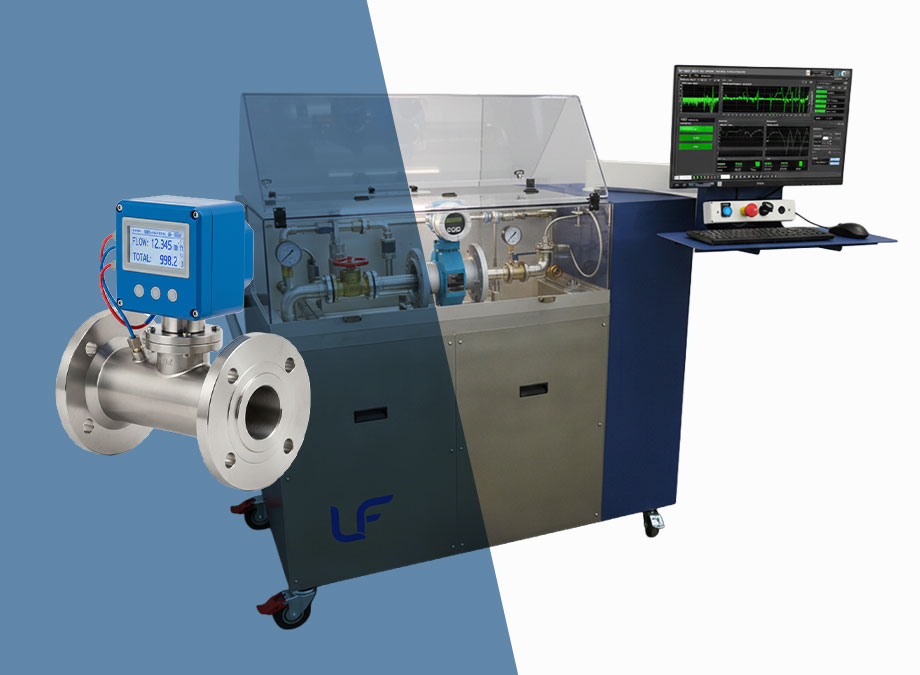

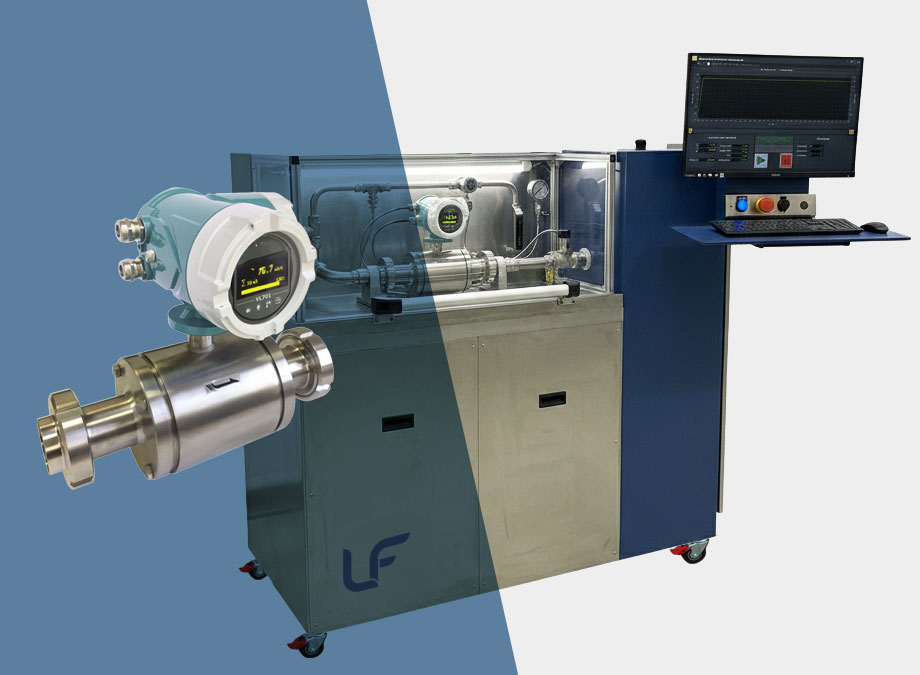

Banco di taratura per misuratori di portata
Il banco di taratura per misuratori di portata LF Technologies combina robustezza e precisione per la metrologia industriale. Esso assicura la calibrazione e la verifica dei misuratori di portata in un ambiente controllato (temperatura, pressione), garantendo una tracciabilità totale delle operazioni.
Prodotti testati
Settore di attività
Presentazione e utilizzo:
Il banco di taratura per misuratori di portata di LF Technologies serve a calibrare, verificare o regolare i misuratori di portata con tracciabilità completa. Ideale per la manutenzione industriale e il servizio qualità. Questo banco garantisce il controllo delle prestazioni, la conformità alle norme e contribuisce alla riduzione dei costi operativi.
Principi di funzionamento
- Il misuratore di portata da calibrare è collegato a una linea di prova idraulica (o pneumatica).
- Il fluido di prova (spesso acqua) viene messo in circolazione tramite una pompa servoassistita.
- Una valvola di regolazione pilotata regola la portata per raggiungere i livelli di prova desiderati.

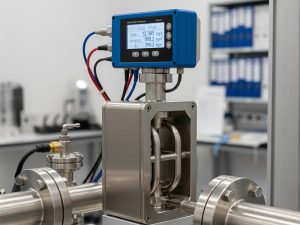

- Un misuratore di portata master (calibro di riferimento) è posizionato in serie per confrontare le misurazioni.
- Il sistema esegue livelli di portata per coprire l’intero intervallo di misurazione del sensore testato.
- Il software integrato controlla le sequenze, registra i dati, calcola gli scarti/le incertezze e genera un rapporto di calibrazione.

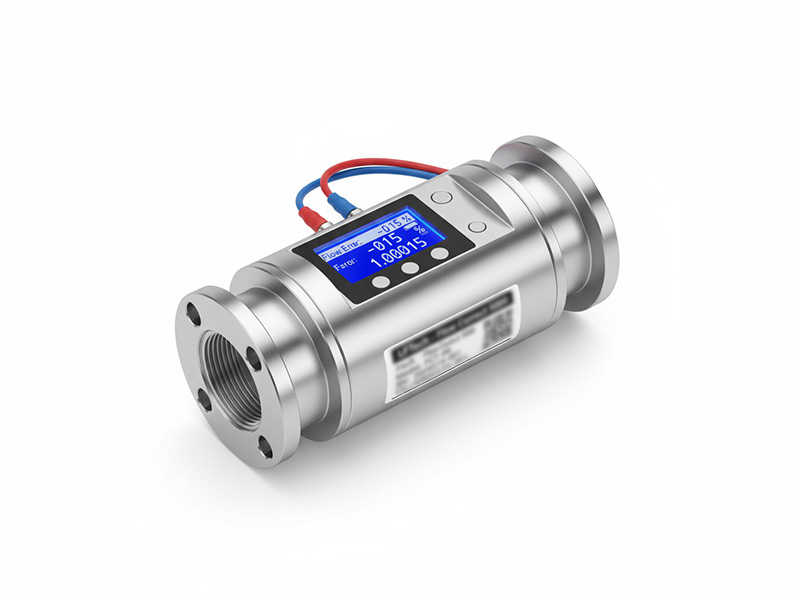

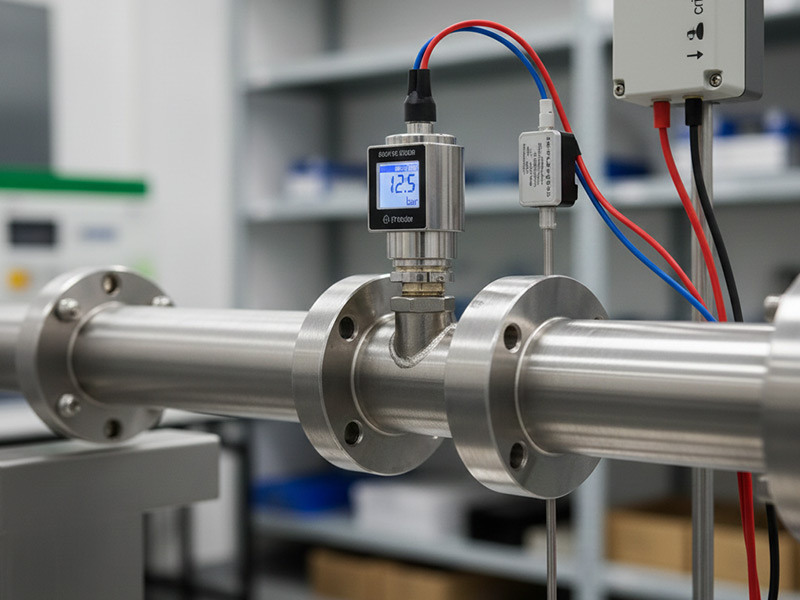

- È possibile aggiungere sistemi di compensazione (temperatura, pressione) per garantire la precisione.
Banco sviluppato per soddisfare questi standard:

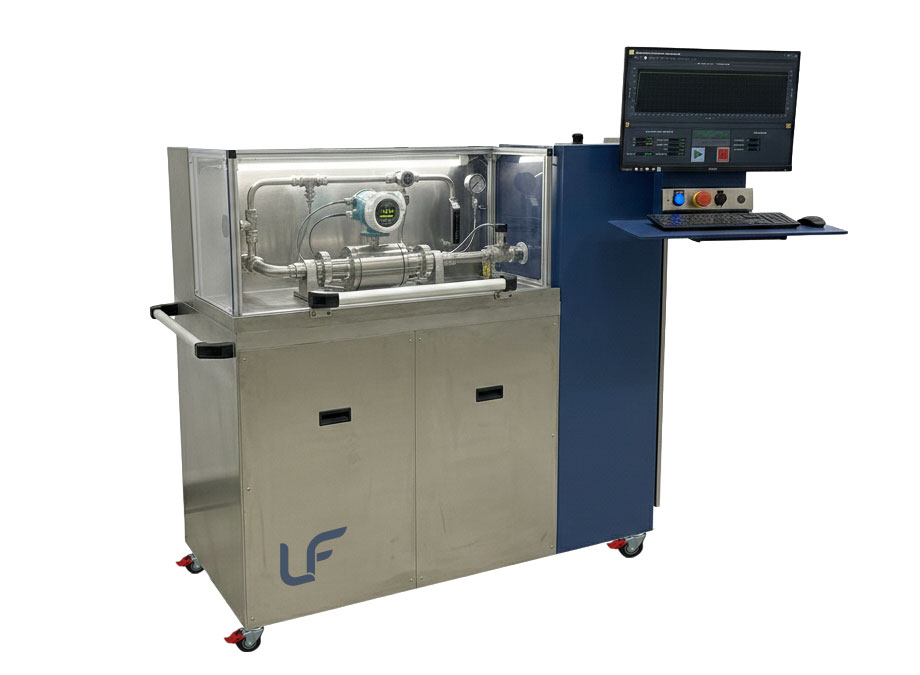

Flow-Calib | LF Technologies

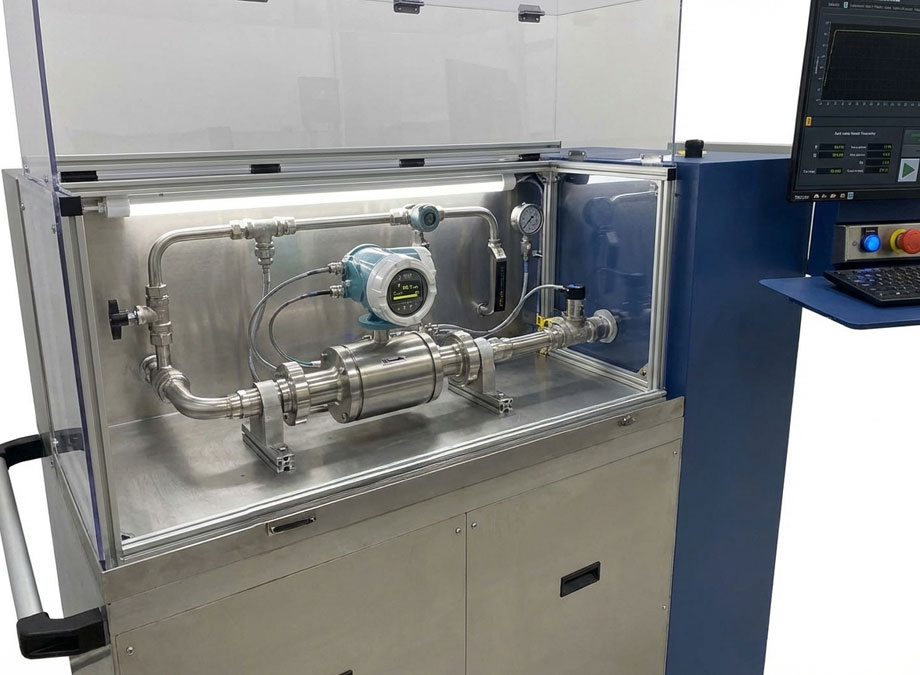

Flow-Clib con porta aperta - Test del flussimetro | LF Technologies
Banco di prova per misuratori – Flow-Calib | LF Technologies

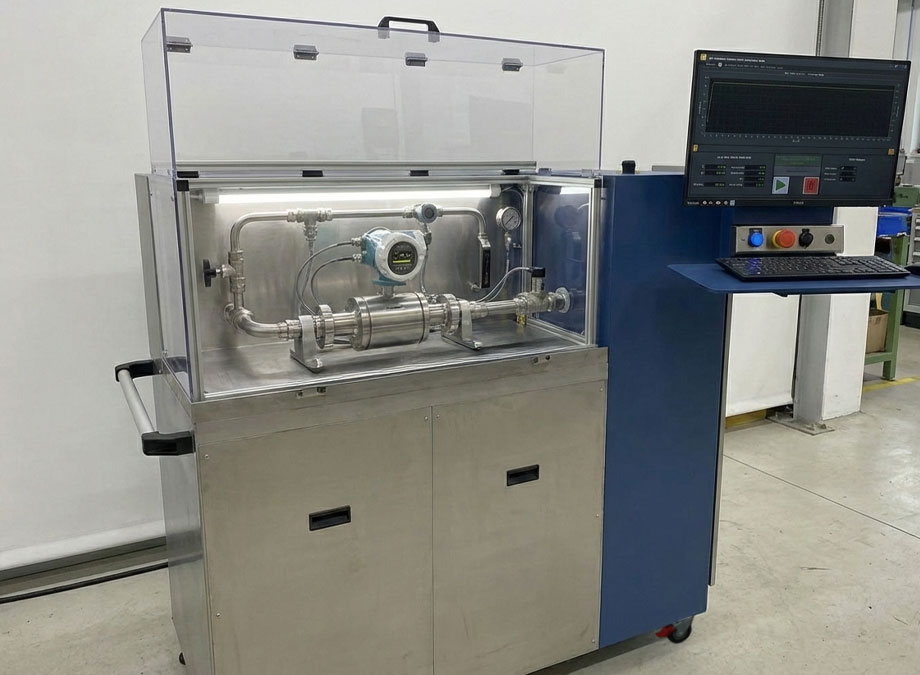

Banco di prova per misuratori di portata in zona di test | LF Technologies
Flow-Calib – Banco di prova per misuratori | LF Technologies
Flow-Calib - Banco di prova e taratura per misuratori di portata | LF Technologies
Vantaggi del FLOW-CALIB
- Interfaccia automatizzata e report
- Flessibilità e modularità
- Costruzione robusta e materiali industriali
- Caratterizzazione idraulica
- Misurazione della perdita di carico

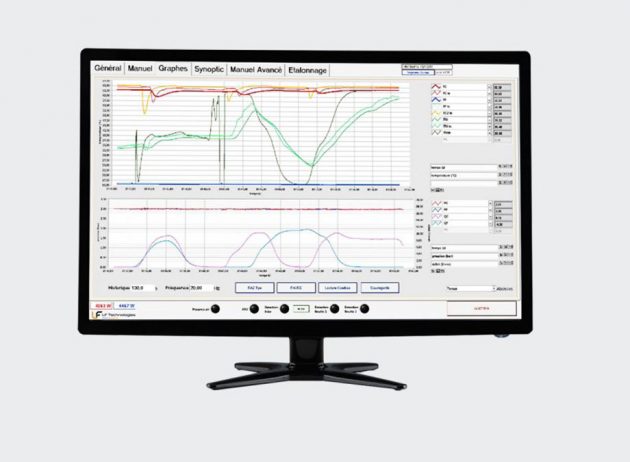

Interfaccia automatizzata e report
Controllo automatico dei livelli, tracciabilità integrata.

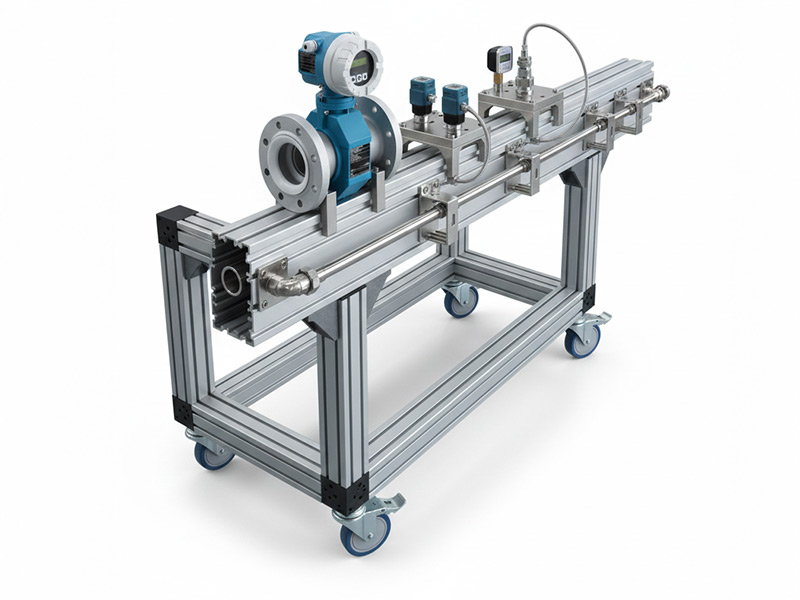

Flessibilità e modularità
Possibilità di adattare gli intervalli di portata, integrare diversi calibri, aggiungere gamme supplementari.
Costruzione robusta e materiali industriali
Telaio in acciaio inossidabile, tubazioni di alta qualità, componenti affidabili.
Caratterizzazione idraulica completa del flussometro
Tutti i punti di regolazione sul campo di misura del misuratore di portata vengono regolati automaticamente.
Misurazione della perdita di carico
Il banco consente di regolare la pressione e misura la perdita di carico dei flussimetri.
CARATTERISTICHE TECNICHE del banco di taratura per misuratori di portata
Elemente | Flow-Calib-S | Flow-Calib-M | Flow-Calib-L |
Campi di misura | da 0,05 a 60m3/h | da 0.05 a 1.5m3/h | da 1.5 a 60m3/h |
Precisione del banco | ±0,5 % | ±0,5 % | ±0,5 % |
Precisione di regolazione della portata | 1% de valore nominale | 1% de valore nominale | 1% de valore nominale |
Pressione massima | 6 bar | 6 bar | 6 bar |
Pressionne di misrazione della pressione | 0.01 bar | 0.01 bar | 0.01 bar |
OPZIONI
Enceinte thermique
Le camere termiche sono ideali per eseguire prove di lunga durata o per preparare un campione prima del test. Il riscaldamento della camera indipendente viene effettuato tramite bagno gassoso o liquido con una misurazione della temperatura disposta il più vicino possibile al campione testato. I sistemi robotizzati di trasferimento rapido riducono al minimo le variazioni di temperatura del prodotto tra la camera climatica e la zona di prova. Les enceintes thermiques sont idéales pour effectuer des essais de longue durée ou pour préparer un échantillon avant le test. La mise en température de l’enceinte indépendante est effectuée par bain gazeux ou liquide avec une mesure de température disposée au plus près de l’échantillon testé. Les systèmes robotisés de transfert rapide minimisent les variations de températures du produit entre l’enceinte climatique et la zone de tests.

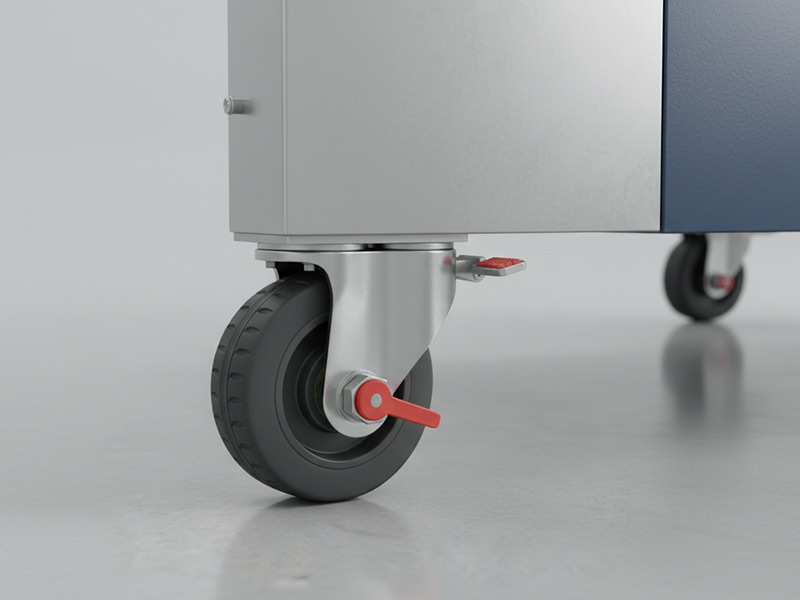

Version mobile / embarquée
Versione mobile / integrata per la calibrazione in loco (serbatoio integrato, montaggio compatto)
