Loop di test per valvole in pressione e shock termici
Tipi di test effettuati :
- Shock termici: alternanza automatizzata di acqua calda/acqua fredda
- Urti di pressione: pressione differenziale a monte/a valle su valvola chiusa
- Resistenza: cicli di apertura/chiusura con misurazione della coppia
- Prova di tenuta finale: misurazione delle perdite
Prodotti testati
Settore di attività
Prove ad alta pressione e shock termici per valvole industriali
Il circuito di prova progettato da LF Technologies consente di testare, qualificare e collaudare valvole sottoposte a forti sollecitazioni termiche e idrauliche. Grazie a un doppio circuito (caldo e freddo) combinato con un sistema di pressurizzazione dinamica, il banco riproduce condizioni di funzionamento estreme: pressione statica fino a 270 bar, temperatura fino a 280 °C, portata fino a 300 l/min. .
Questo banco è particolarmente adatto per applicazioni critiche: nucleare, energia, industria navale, petrolio e gas.
Funzioni principali
- Prove di pressione ciclica fino a 270 bar
- Riscaldamento fino a 280 °C / Raffreddamento fino a 20 °C
- Rapido alternarsi di caldo e freddo per shock termici realistici
- Ciclo automatico con controllo della posizione e della coppia fino a 1000 Nm
- Registrazione completa dei dati di prova
Struttura della panchina
- Telaio saldato con zona di prova sicura
- Doppie porte vetrate con serratura (condizioni di temperatura/pressione)
- Raccordi auto-stanti brevettati per l’adattamento a tutti i tipi di valvole
- Tavolo elevatore su ruote per facilitare il montaggio
Sistema di test avanzato
- 2 circuiti idraulici: 1 caldo, 1 freddo, + circuito comune di prova
- 3 siringhe servo-motorizzate per pressione, shock e compensazione della dilatazione
- Circolatori personalizzati da 300 l/min con controllo della portata tramite variatore
Software di controllo LabVIEW
- Controllo manuale o automatico
- Programmazione intuitiva delle sequenze di prova
- Visualizzazione in tempo reale delle misure: pressione, temperatura, portata, coppia
- Modulo di report automatici e analisi dei dati (opzionale)

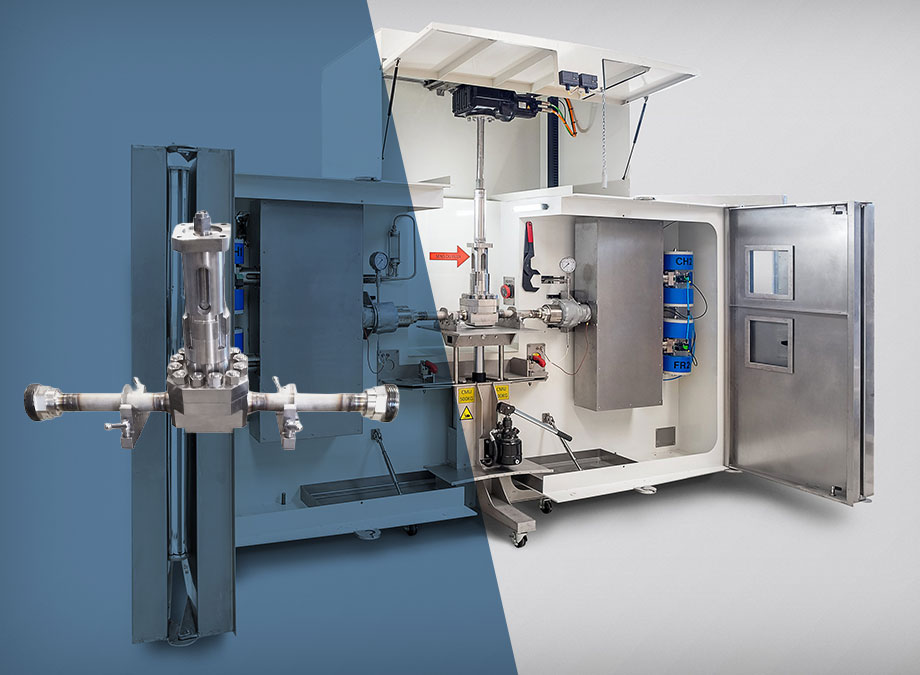

Zone de test de la boucle d’essai en pression

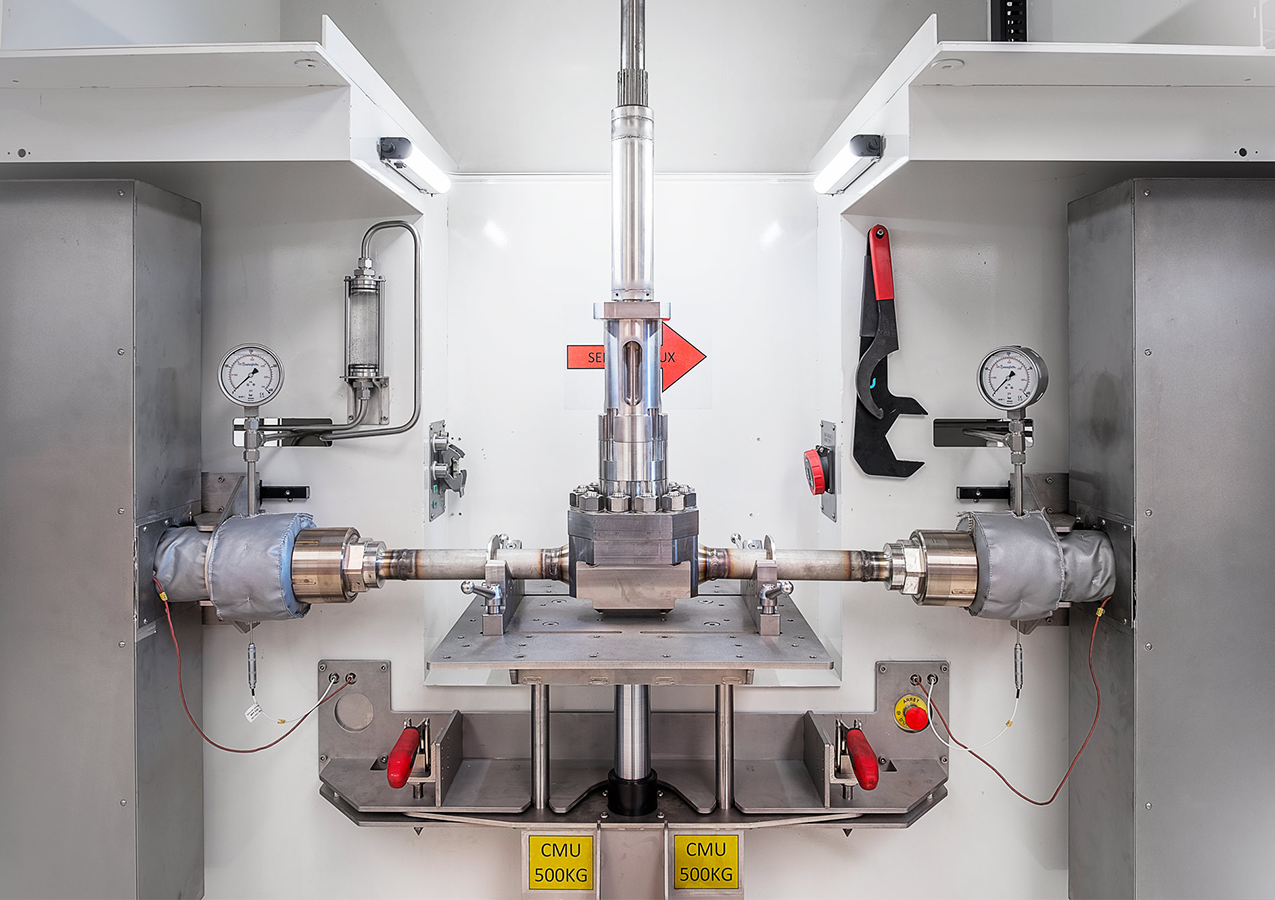

Zona di prova del circuito di pressione
Sistema di controllo della pressione
Sistema di controllo della pressione
Banchi di Prova per Valvole Industriali
Banchi di Prova per Valvole Industriali

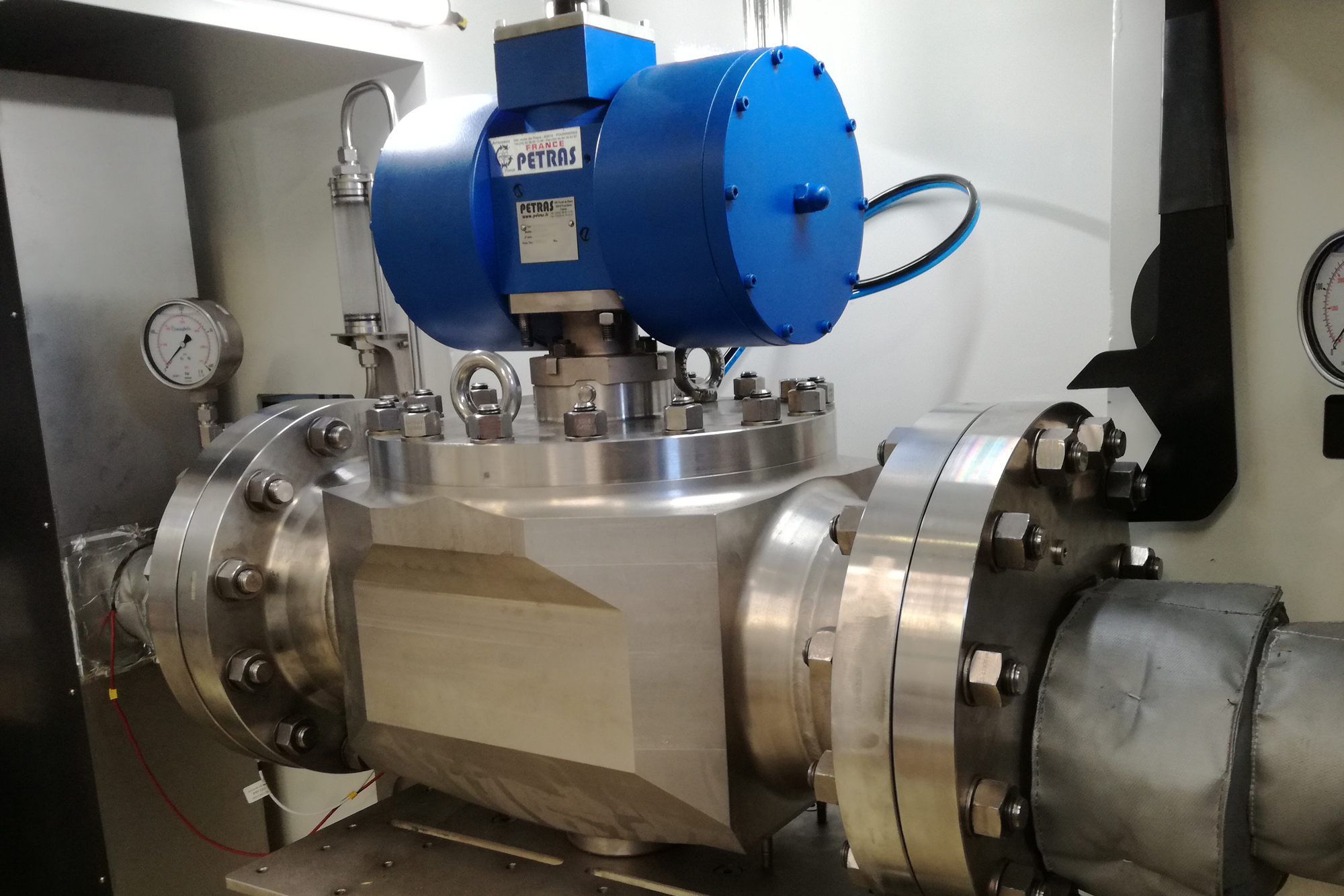

Valvola testata
Valvola testata
Valvola piccola testata prima del montaggio sulla macchina
Valvola piccola testata prima del montaggio sulla macchina
Circuito di prova personalizzato installato in loco
Circuito di prova personalizzato installato in loco
Curva di test del circuito di prova
Curva di test del circuito di prova
CARATTERISTICHE TECNICHE del ciclo di prova delle valvole sotto pressione e shock termici
Caratteristiche | ValveXtreme |
Fluido di prova | Acqua demineralizzata |
Pressione massima | 270 bar |
Temperatura massima circuito caldo | 280°C |
Temperatura minima circuito freddo | 20°C |
Portata massima | 300 l/min |
Coppia utile attuatore | 5 a 1000 Nm |
Potenza nominale | 40 kW |
Dimensioni (L x P x A) | 4000 x 2500 x 2650 mm (env.) |
Peso | ≈ 4000 kg |
