Modulo attuatore rotante elettrico
- Facilità di integrazione
- Sistema autonomo
- Gestione di posizione, velocità e sforzo
- Controllabile tramite un comando esterno (regolazioni servocomandate)
Prodotti testati
Settore di attività
Funzionalità
Attuatore Rotativo
Descrizione

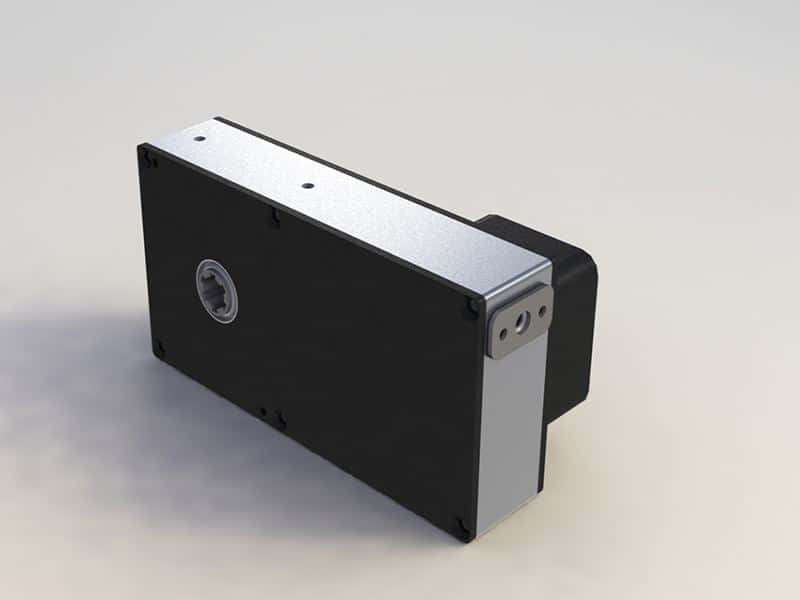

L’attuatore rotativo elettrico è un servomotore dotato di un sistema di misurazione della coppia e di un sistema di misurazione assoluta della posizione angolare su un giro completo. L’attuatore rotativo consente di eseguire movimenti di rotazione. Può essere controllato in base alla posizione, alla velocità e alla coppia. Il est équipé d’un arbre creux cannelé qui peut recevoir une multitude d’outillage. Il peut en outre être accouplé à un actionneur linéaire pour combiner des mouvements de translation et de rotation (par exemple pour actionner des mitigeurs mécaniques monocomande).
Caratteristiche tecniche
- Coppia max da 3,7 a 25 N·m
- Velocità max: da 30 a 214 giri/min
- Comando in posizione, velocità o coppia
- Sistema di trasmissione possibile tramite scanalature o piastra con 4 fori filettati
- Connettore M12 a 8 pin (potenza + comunicazione)
- Possibilità di utilizzare un albero passante
- Elettronica di controllo integrata
- Parametrizzazione dei movimenti tramite applicazione dedicata o comunicazione Ethernet diretta per l’integrazione
Tecnologia
- Motorizzazione passo-passo
- Variatore integrato
- Misurazione della posizione assoluta
- Misurazione della forza e della coppia integrate
connecteurM12
connecteurM12-wire-list-rotatif
Plan actionneur Rotatif
tableau-descriptif-technique
Tableau Descriptif Technique Actionneur Rotatif
Montage actionneur rotatif
Montaggio dell'attuatore rotante
Exemple de montage pour robinetterie
Esempio di montaggio per rubinetti
Montage actionneurs
Gruppo attuatore
Actionneur Rotatif
Attuatore Rotativo
Plan-connecteur-actionneur-lineaire-new
Connettore di piano Attuatore lineare
mitigeur-thermostatique

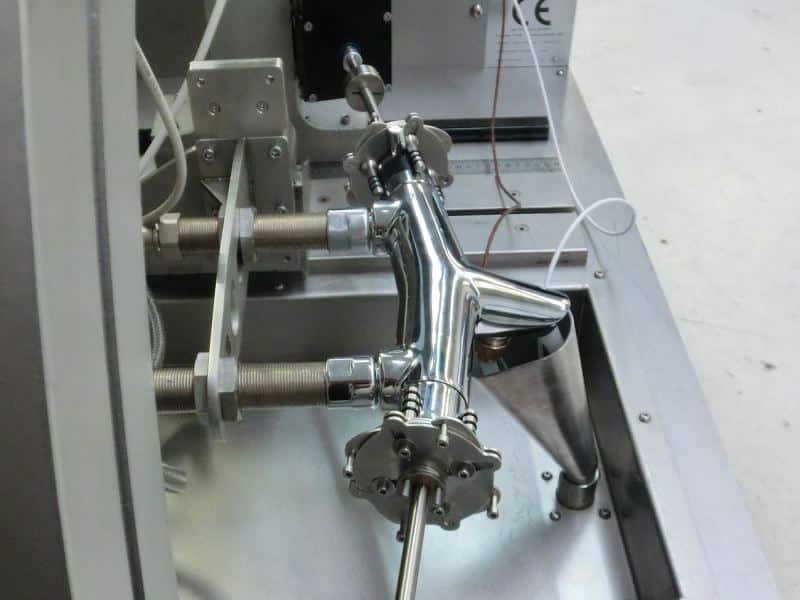

Deux actionneurs rotatifs viennent se positionner sur les mitigeurs thermostatiques pour entamer un test complet selon les normes NF3
