Simulatore ergonomico di sedili
Il Simulatore ergonomico di sedili è una macchina speciale su misura progettata e realizzata da LF Technologies per affiancare gli operatori dei settori aeronautico, ferroviario e automobilistico nello sviluppo, l’ottimizzazione e la validazione ergonomica dei sedili.
Prodotti testati
Settore di attività
Funzionalità
Il CS-ComfortLab – Simulatore ergonomico di sedili su misura è progettato per fornire una rappresentazione fedele delle caratteristiche meccaniche ed ergonomiche di un sedile in condizioni d’uso realistiche.
La macchina consente in particolare di:
- La simulazione di diverse configurazioni dei sedili, tramite la regolazione precisa della seduta, dello schienale e dei braccioli
- Il controllo indipendente o raggruppato dei cilindri della matrice di seduta
- La misurazione simultanea delle forze di appoggio e di taglio esercitate tra la seduta e l’utente
- La regolazione di precisione dei supporti lombare, dorsale e per la testa, per ottenere diverse configurazioni ergonomiche
- La riproduzione e la registrazione delle configurazioni, per analisi comparative e ripetibili
- Adattabilità a una vasta gamma di corporature, compresi utenti fino a 120 kg
Queste funzionalità rendono il conformatore uno strumento di riferimento per l’analisi oggettiva del comfort, fin dalle fasi di progettazione.
Tecnologie
Questa macchina speciale combina diverse tecnologie sviluppate e integrate da LF Technologies, nell’ambito di un approccio globale alla meccatronica avanzata:
- Matrice strumentata composta da 52 cilindri, ciascuno dotato di:
- di una misura della forza di appoggio
- di una misura della forza di taglio
-
Architettura meccatronica multiasse, che consente:
- spostamento 3D della seduta
- inclinazione dello schienale
- spostamento bidimensionale del pavimento
- inclinazione complessiva della macchina
- Sistema di sicurezza attivo, con rilevamento automatico dei rischi di interferenza e arresto immediato dei movimenti
- Controllo software in LabVIEW, sviluppato appositamente per l’applicazione
- Interfacce uomo-macchina dedicate, accessibili tramite PC e tablet connessi tramite Wi-Fi
- Interfacce programmabili aperte, che consentono all’utente di integrare sviluppi specifici
Tutte le tecnologie sono integrate in una macchina robusta, affidabile e scalabile.
Punti di forza di questa macchina
Il CS-ComfortLab offre vantaggi concreti in ogni fase dello sviluppo del prodotto:
- Quantificazione del comfort grazie a misurazioni fisiche riproducibili
- Riduzione delle fasi di test iterativi sui prototipi
- Accelerazione del processo di progettazione dei sedili
- Confronto attendibile tra diverse architetture e configurazioni
- Utilizzo semplice e intuitivo, nonostante la complessità funzionale
- Scalabilità della macchina, grazie all’aggiunta di interfacce e scenari specifici
- Massima sicurezza per l’utente, integrata fin dalla fase di progettazione
Questa macchina speciale diventa così un vero e proprio strumento di supporto decisionale, al servizio dell’innovazione e delle prestazioni ergonomiche.
Simulatore ergonomico di sedili LF Technologies
Simulatore ergonomico di sedili LF Technologies
Vista laterale del regolatore del sedile
Vista laterale del regolatore del sedile
Matrice del cilindro ex sedile
Matrice del cilindro ex sedile
Matrice del cilindro ex sedile
Matrice del cilindro ex sedile
Zoon su un attuatore conformatore di sedili
Zoon su un attuatore conformatore di sedili

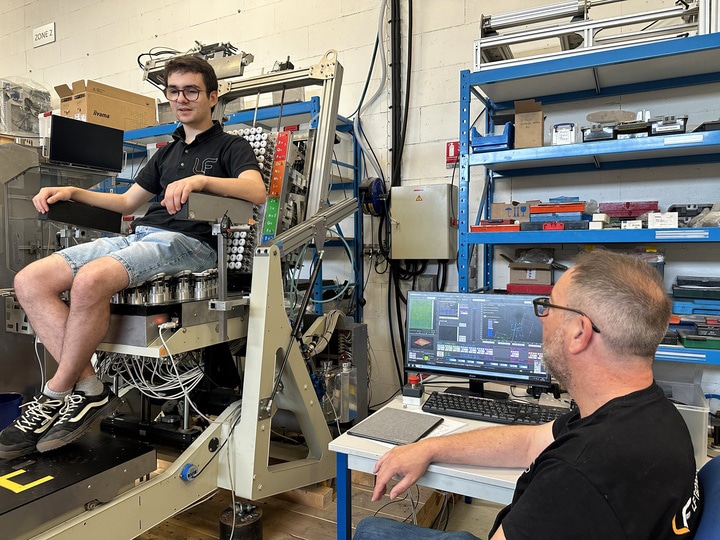

conformatore di seduta
Seat conformer at LF Technologies
Vantaggi del CS-ComfortLab –
Simulatore ergonomico di sedili
- Misura oggettiva del comfort
- Simulazione realistica degli utilizzi
- Strumento personalizzato e scalabile
Dati affidabili per orientare la progettazione
Il Simulatore ergonomico di sedili consente di tradurre la percezione dell’utente in misurazioni fisiche precise (forze di appoggio e di taglio), fornendo una base oggettiva per confrontare, convalidare e ottimizzare le geometrie dei sedili.
Condizioni simili a quelle di utilizzo reale
Grazie alle sue numerose regolazioni e alla matrice di cilindri strumentata, la macchina riproduce fedelmente le posizioni, i movimenti e le interazioni tra la poltrona e l’utente, su un’ampia gamma di corporature.
Una macchina adatta alle esigenze attuali e future
Progettato come una macchina speciale su misura, il conformatore si adatta agli obiettivi specifici del progetto e può evolversi nel tempo grazie a nuove interfacce, scenari o configurazioni di prova.
Modellatore di sedili
Simulazione di diverse geometrie dei sedili e misurazione accurata delle interazioni tra il sedile e l’utente in posizione seduta. L’obiettivo è valutare oggettivamente il comfort per supportare la progettazione di nuovi sedili per il settore aeronautico o automobilistico e definire modelli statistici di comfort in condizioni d’uso.
