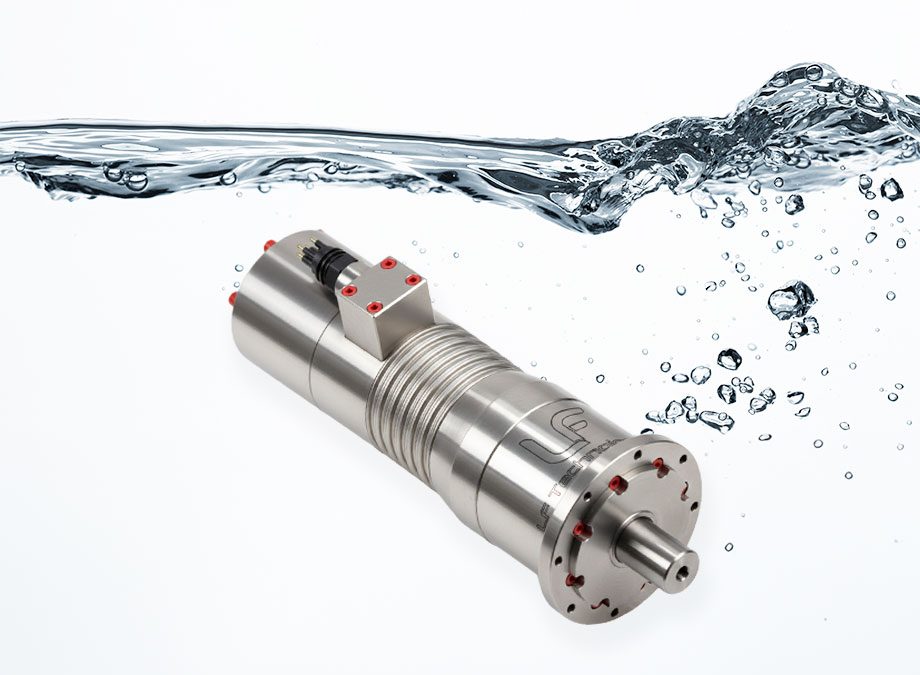

Attuatore elettrico sottomarino
- Immersione 250 m
- Coppia da 20 a 40 Nm
- Corsa >360
- Controllo della posizione assoluta
- Diversi protocolli di comunicazione

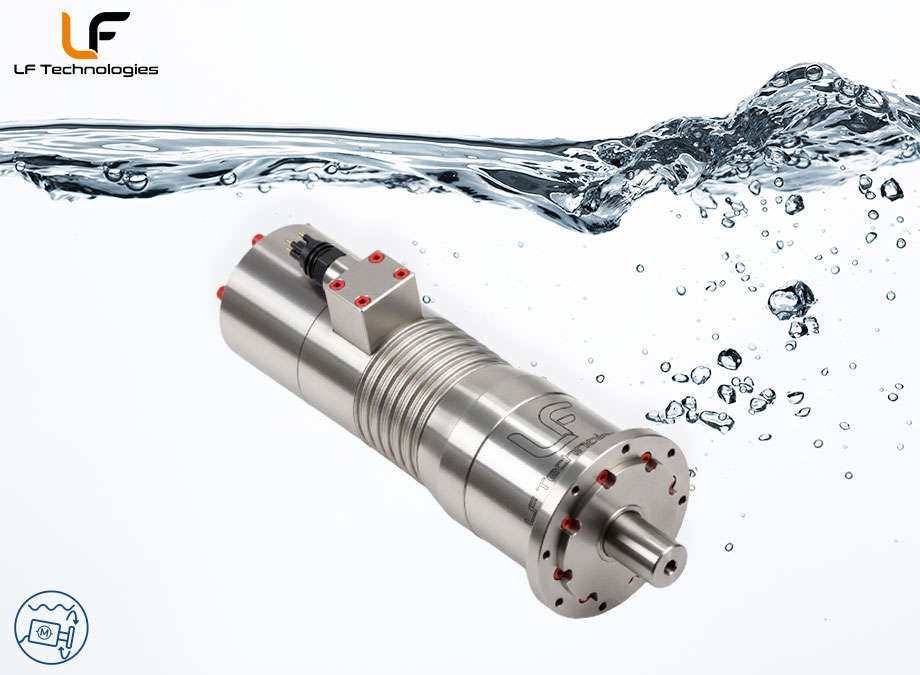

La gamma di attuatori rotanti sottomarini XAR-B di LF Technologies è costituita da attuatori rotanti elettrici sommergibili sviluppati appositamente per applicazioni sottomarine.
Il loro design compatto con albero cavo li rende facili da montare su piccoli veicoli per azionare componenti come timoni, flap, valvole, ecc.
Caratteristiche dell’attuatore rotante subacqueo XAR-B :
- Controllo integrato: elettronica di bordo per un controllo preciso di posizione e velocità direttamente nell’attuatore.
- Misura della posizione assoluta: misura della posizione assoluta integrata: non è necessario cercare lo zero.
- Protocolli di comunicazione multipli: compatibile con diversi protocolli quali CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP, con possibilità di personalizzazione su richiesta.
- Montaggio flessibile: una gamma di opzioni di montaggio e azionamento per una facile integrazione meccanica in una varietà di sistemi sottomarini.
- Collegamento a margherita: ogni attuatore è dotato di 2 connettori (1 In e 1 Out) che consentono di collegare a margherita più attuatori per ridurre la quantità di cablaggi necessari al sistema.
Convalida e test degli attuatori rotanti subacquei XAR-B
Tutti gli attuatori rotanti sottomarini sviluppati da LF Technologies sono completamente testati all’interno dell’azienda, eliminando la necessità di ulteriori test:
- Test funzionali completi: test effettuati in aria e in immersione sotto carico reale;
- Test di tenuta rigorosi: convalida della tenuta fino alla pressione massima consentita.
- Verifica dei protocolli di comunicazione: controlla che il protocollo scelto dal cliente funzioni correttamente (CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP, protocolli su richiesta).
- Analisi energetica completa: misurazione del consumo di corrente e di energia in base a diversi scenari di utilizzo.
Caratteristiche su richiesta:
- Tensione di alimentazione
- Protocollo di comunicazione
- Materiali
- Freno elettromeccanico
- Connettori elettrici
- Interfacce meccaniche e fissaggi

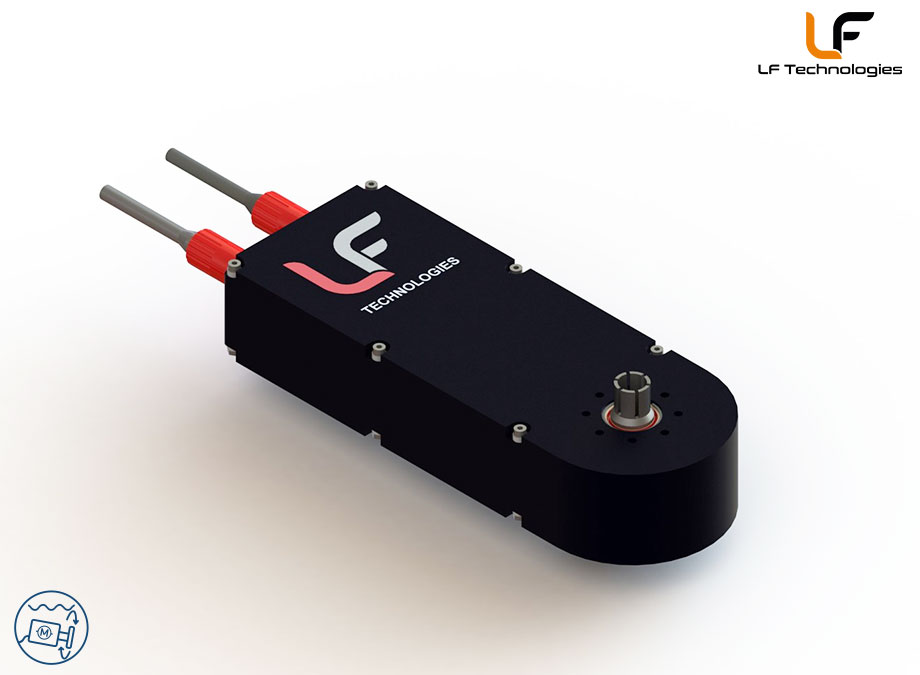

actionneur-rotatif-vue-3-4
Attuatore rotante per sottomarini e attrezzature offshore

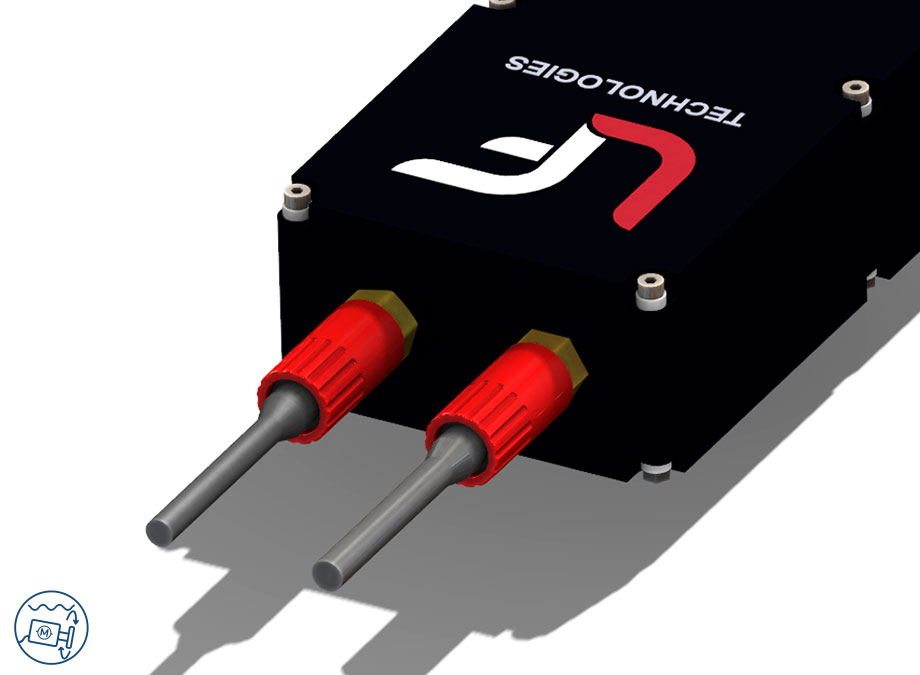

actionneur-rotatif-vue-biais-zoom
Attuatore rotante per sottomarini e attrezzature offshore

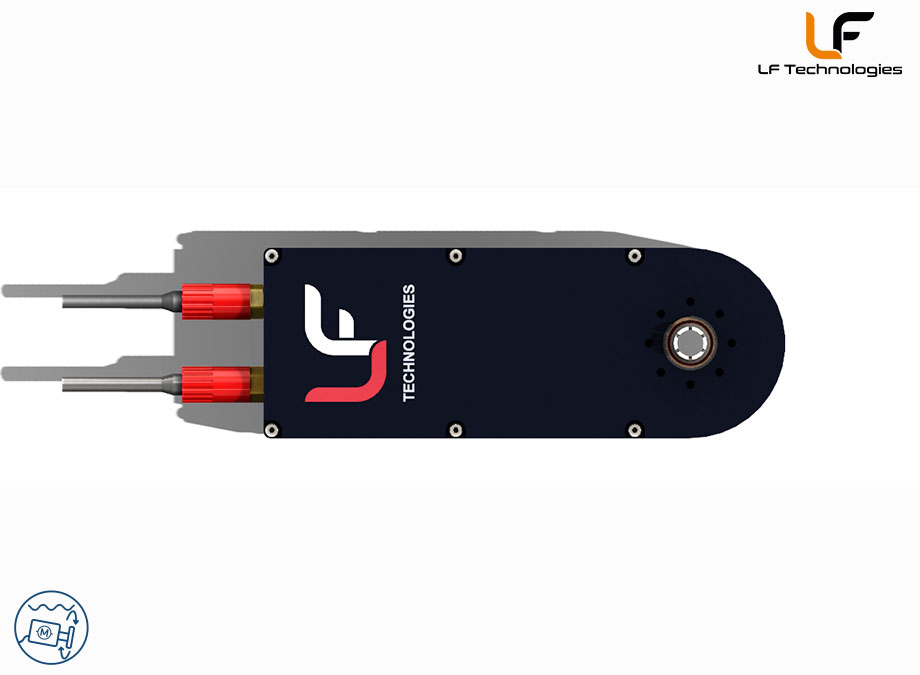

actionneur-rotatif-vue-haut
Attuatore rotante per sottomarini e attrezzature offshore

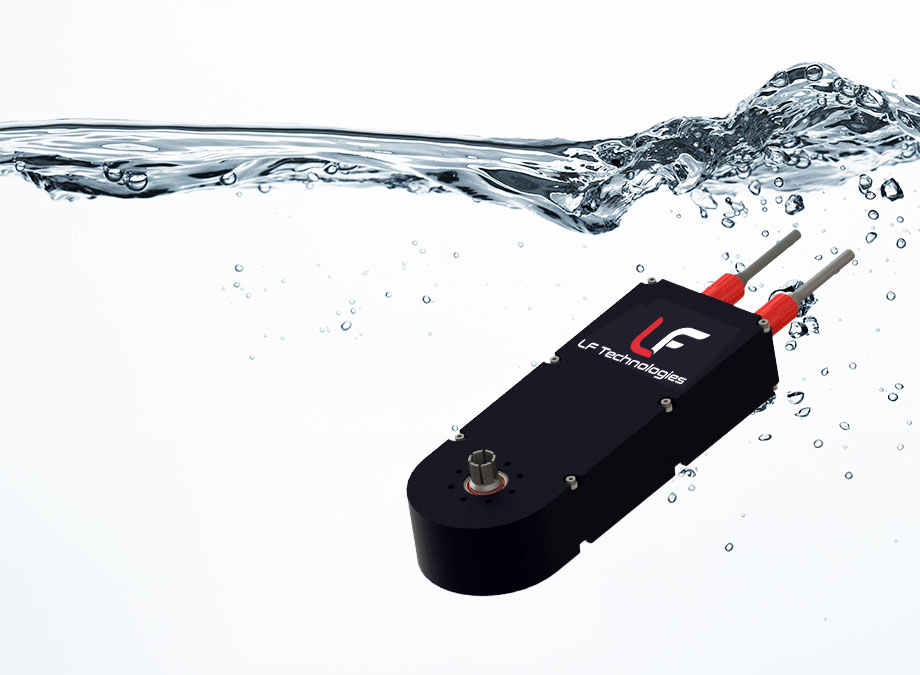

actionneur-rotatif-XAR-B_Underwater
Attuatore rotante per sottomarini e attrezzature offshore

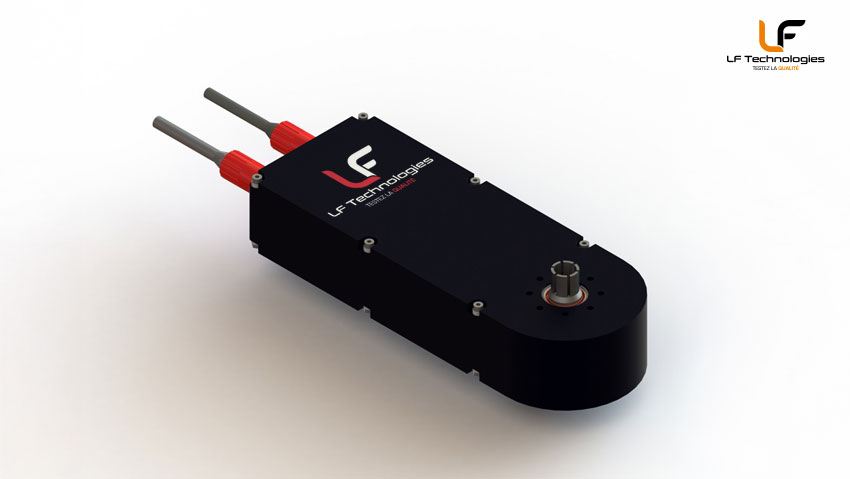

actionneur-rotatif-vue-biais
Attuatore rotante per sottomarini e attrezzature offshore
DATI TECNICI Attuatore elettrico sottomarino – Gamma XAR-B
Specifiche Tecniche | XAR-B/20 | XAR-B/30 | XAR-B/40 |
Profondità massima | 150 msw* /15 bar | 150 msw* /15 bar | 150 msw* /15 bar |
Coppia nominale | 20 Nm | 30 Nm | 40 Nm |
Velocità massima (a 72Vdc) | 120°/s | 80°/s | 60°/s |
Corsa | >360° | >360° | >360° |
Misura della posizione assoluta | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
Tensione di alimentazione | 24 - 48 Vdc | 24 - 48 Vdc | 24 - 48 Vdc |
Corrente massima | 5 A | 5 A | 5 A |
Connettore | MCBH 8 contatti | MCBH 8 contatti | MCBH 8 contatti |
Orientamento del connettore | posteriore, altro su richiesta | posteriore, altro su richiesta | posteriore, altro su richiesta |
Freno | Opzionale | Opzionale | Opzionale |
Albero | Solido o cavo | Solido o cavo | Solido o cavo |
Accoppiamento | Disco di calettamento, scanalatura, chiavetta | Disco di calettamento, scanalatura, chiavetta | Disco di calettamento, scanalatura, chiavetta |
Materiale del corpo | Acciaio inossidabile 316L o titanio grado 5 | Acciaio inossidabile 316L o titanio grado 5 | Acciaio inossidabile 316L o titanio grado 5 |
Materiale dell'albero | Acciaio inossidabile 316L o titanio grado 5 | Acciaio inossidabile 316L o titanio grado 5 | Acciaio inossidabile 316L o titanio grado 5 |
*Metre Sea Water | |||
