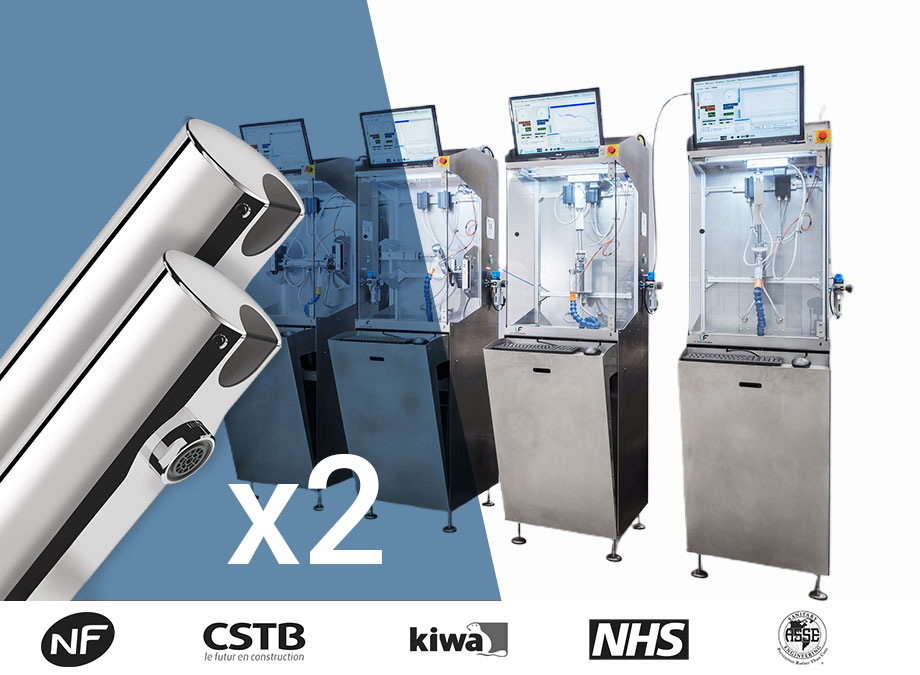

Panca di resistenza per due rubinetti con apertura e chiusura elettronica
- Montaggio facile e rapido dei rubinetti indipendentemente dalla forma
- Test automatici, senza intervento manuale
- Arresto automatico in caso di perdite o durata di scarico anomala
- Riproducibilità del test
Prodotti testati
Settore di attività
Funzioni principali
Il banco di prova di resistenza è un banco di prova destinato a testare la durata di vita di 2 rubinetti ad apertura e chiusura elettronica in modo completamente automatizzato e secondo le norme NF, EN, ASSE ecc.
La macchina è dotata di un sistema di misurazione automatizzato che valuta l’affidabilità del rubinetto durante il suo funzionamento in base all’evoluzione dei volumi e dei tempi di deflusso e alla sua tenuta.
Modalità di funzionamento
Scoprite il funzionamento del nostro banco di prova idraulico per due rubinetti con apertura e chiusura elettronica.
- Fissaggio dei rubinetti da testare sulla piastra centrale;
- Regolazione della posizione dei rubinetti;
- Montaggio degli attuatori per il comando di rilevamento
- Programmazione di prove sul display di comando;
- Avvio degli scenari.
Caratteristiche del dispositivo
- Telaio interamente in acciaio inox
- Controllo da PC
- Controllo della pressione 0,1 a 6 bar ± 0,05 bar
- Flusso 2x 25 l/min
- Rilevamento automatico di perdita
- Contenitore chiuso che garantisce la protezione contro gli spruzzi d’acqua
Banco sviluppato per soddisfare questi standard:
EN-15091

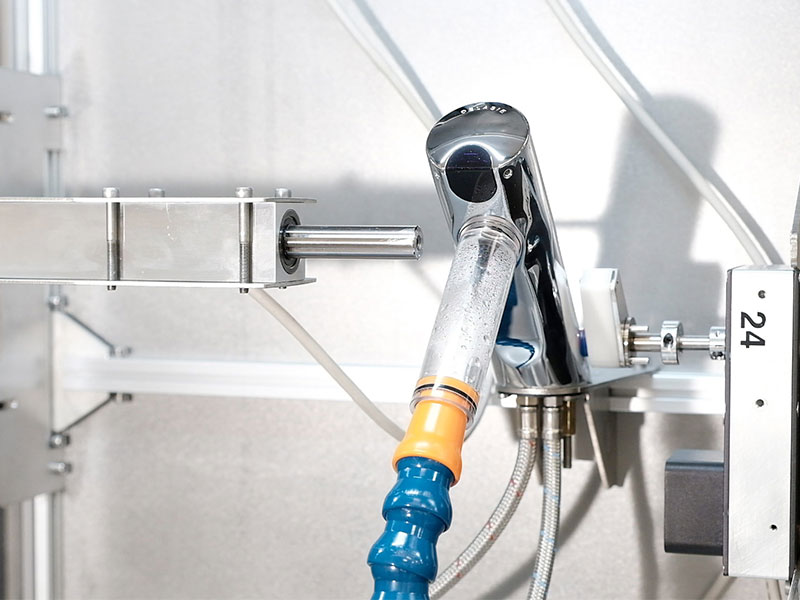

LIFE15091s-zoom_1
Banc d’endurance pour Robinets à ouverture et fermeture Électroniques. Actionneur linéaire pour actionner l'écoulement

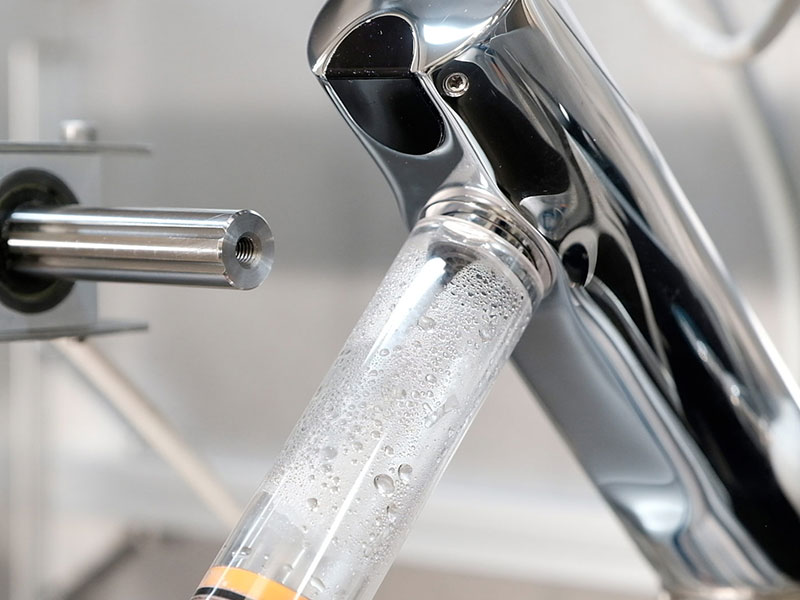

LIFE15091s-zoom_2
Zoom sur Banc d’endurance pour Robinets à ouverture et fermeture Électroniques. Actionneur linéaire pour actionner l'écoulement

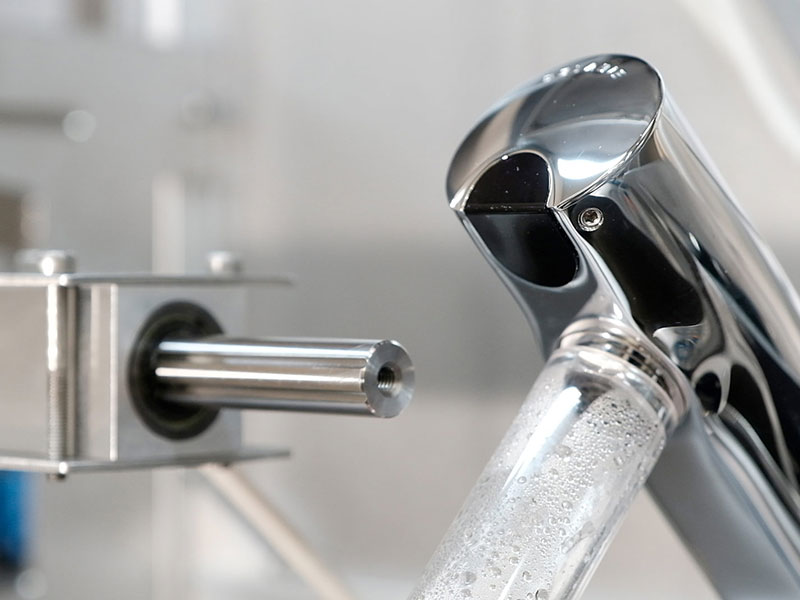

LIFE15091s-zoom_3
Actionneur pour déclencher l'écoulement du robinet

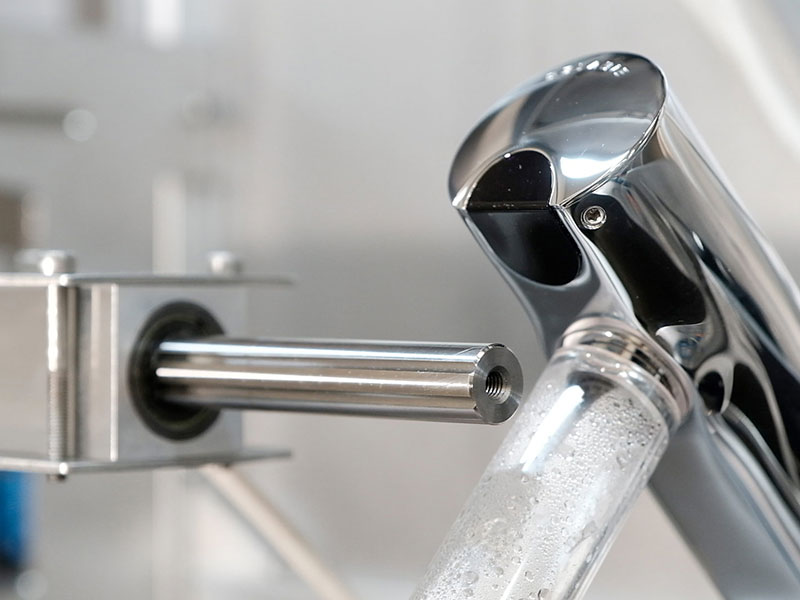

LIFE15091s-zoom_4
Actionneur pour déclencher l'écoulement du robinet
cycle-de-teest-robinet-temporise
Cycle de test d'endurance d'un robinet temporisé
Vantaggi del Life-15091m
Montaggio semplice
Installazione rapida e semplice di rubinetti di qualsiasi forma.
Arresto automatico
Arresto automatico in caso di perdite o durata di scarico anomala.
Controllo da PC
Semplice avvio e monitoraggio dei test tramite il controllo del PC.
Recinto chiuso
Il contenitore chiuso protegge da potenziali spruzzi d’acqua.
CARATTERISTICHE TECNICHE del banco di prova di resistenza per due rubinetti con apertura elettronica
Specifiche | LIFE-15091m |
Prestazioni idrauliche | |
Portata | 0-25 l/min |
Pressione | 0-6 bar |
Misura della pressione | ± 0,01 bar |
Misura della portata | ± 0,1 l/min |
Prestazioni termiche | |
Intervallo di temperatura (in base alla sorgente) | 5-75° C |
Misura della temperatura | ± 0,2° C |
Prestazioni meccaniche | |
Attuatore lineare | |
Forza max in entrambe le direzioni | 100 N |
Corsa max | 125 mm |
Velocità max | 40 mm/s |
Precisione misura forza | ± 0,1 N |
Precisione misura posizione | ± 0,02 mm |
Abmessungen einer Station | |
Larghezza | 550 mm |
Profondità | 650 mm |
Altezza | 2 100 mm |
Peso | ca. 170 kg |
OPZIONI
Attuatore rotante
L'attuatore rotativo consente di azionare i comandi rotativi dei rubinetti. È dotato di un sistema di misurazione della coppia e della posizione e può essere controllato in termini di posizione, velocità e coppia. L'albero di uscita è un albero cavo scanalato che può accogliere una vasta gamma di utensili. Può inoltre essere accoppiato a un attuatore lineare (ad esempio per l'azionamento di miscelatori meccanici monocomando).
By-Pass caldo freddo
Il by-pass caldo-freddo consente di inviare acqua calda all'ingresso dell'acqua fredda del rubinetto e viceversa. Questo sistema viene utilizzato in particolare per raffreddare il corpo delle valvole termostatiche durante il test di disattivazione termica (spillatura iniziale).
Riduzione rapida della temperatura dell’acqua calda
Questo sistema consente di abbassare improvvisamente la temperatura dell'acqua calda fino a 12°C in pochi secondi. Viene utilizzato in particolare per caratterizzare il comportamento delle valvole miscelatrici termostatiche in caso di variazione improvvisa della temperatura dell'acqua calda.
Distributore d’acqua al circuito caldo e freddo per il risparmio energetico e il circuito chiuso
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Motorizzazione della piastra di montaggio dell’attrezzatura
La motorizzazione della piastra di montaggio della valvola consente di posizionare con precisione e facilità la valvola rispetto alla trave di montaggio dell'attuatore lungo 2 assi (traslazione e rotazione). Grazie al controllo del programma, l'utente può memorizzare una posizione di prova specifica associata a un particolare tipo di valvola.
Test di pressione statica fino a 16 bar
Questo sistema consente di effettuare prove di tenuta ad alta pressione quando la valvola è in posizione chiusa, fino a 16 bar.

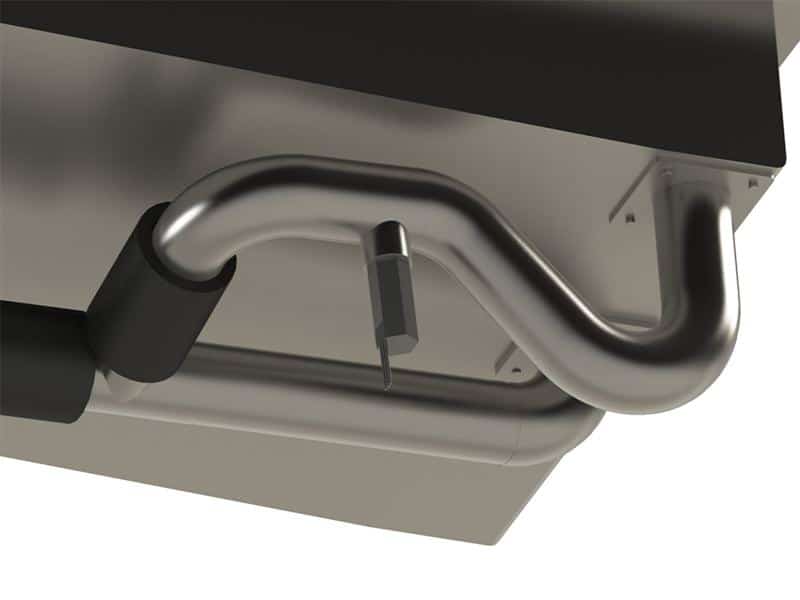

Détection de fuites internes et externes
Le système de détection de fuites internes et externes est constitué de 2 capteurs de détections de fuite. Le premier est positionné en sortie du robinet pour vérifier que le robinet ne coule pas lorsqu'il est en position fermée (fuite interne). Le deuxième est positionné au niveau de l'évier de récupération pour détecter toute fuite anormale externe du robinet, et arrêter le test et les alimentations d'eau du banc.
Serbatoi interni per il controllo della temperatura tramite scambiatori su fonti esterne
I serbatoi di controllo della temperatura regolano la temperatura dell'acqua calda e fredda all'interno del banco e sono quindi indipendenti da alimentazioni esterne. Grazie al volume limitato dei serbatoi, il setpoint della temperatura può essere modificato in meno di un minuto e il controllo della temperatura ad alta precisione è possibile indipendentemente dalle condizioni di prova e dall'alimentazione del banco. Le capacità di riscaldamento e raffreddamento sono fornite da forniture esterne di acqua, che possono essere un circuito dell'impianto esistente o circuiti di acqua calda e fredda indipendenti.

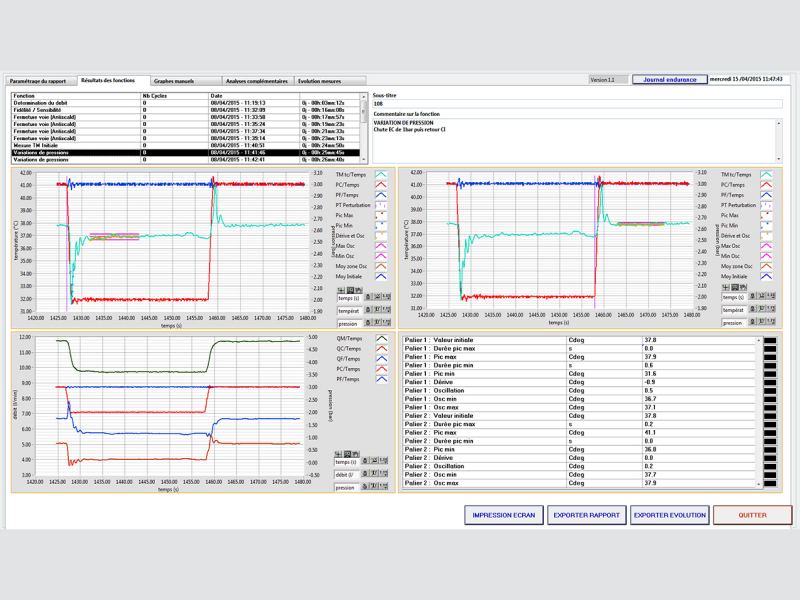

Logiciel d’analyse et de rapport automatique
Software di analisi e reporting automatico
