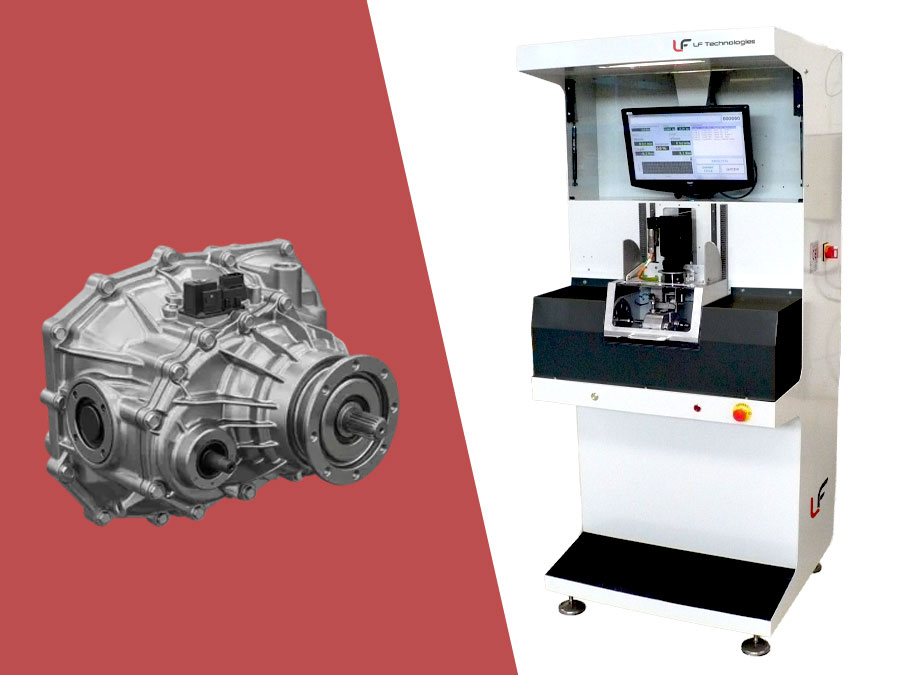

Il Perf-Gearbox è un banco prova progettato per caratterizzare le prestazioni di un sistema di trasmissione meccanica in diverse condizioni operative. Consente di controllare la velocità di rotazione e la coppia applicata al prodotto in prova, misurando con precisione le grandezze meccaniche in ingresso e in uscita.
Grazie a sequenze di prova programmabili e all’acquisizione simultanea delle misure, il banco consente in particolare di valutare il comportamento del prodotto, il suo rendimento meccanico e la sua evoluzione in diverse condizioni di carico e velocità.
Prodotti testati
Settore di attività
Il Perf-Gearbox è progettato per caratterizzare le prestazioni meccaniche di un cambio o di un sistema di trasmissione. Consente di riprodurre diverse condizioni operative controllando la velocità in ingresso e la coppia resistente applicata in uscita, misurando al contempo le principali grandezze meccaniche del prodotto in prova.
Il banco consente in particolare di misurare coppie e velocità in ingresso e in uscita, calcolare il rendimento meccanico, controllare gli sforzi di azionamento e registrare i risultati durante sequenze di prova programmate.

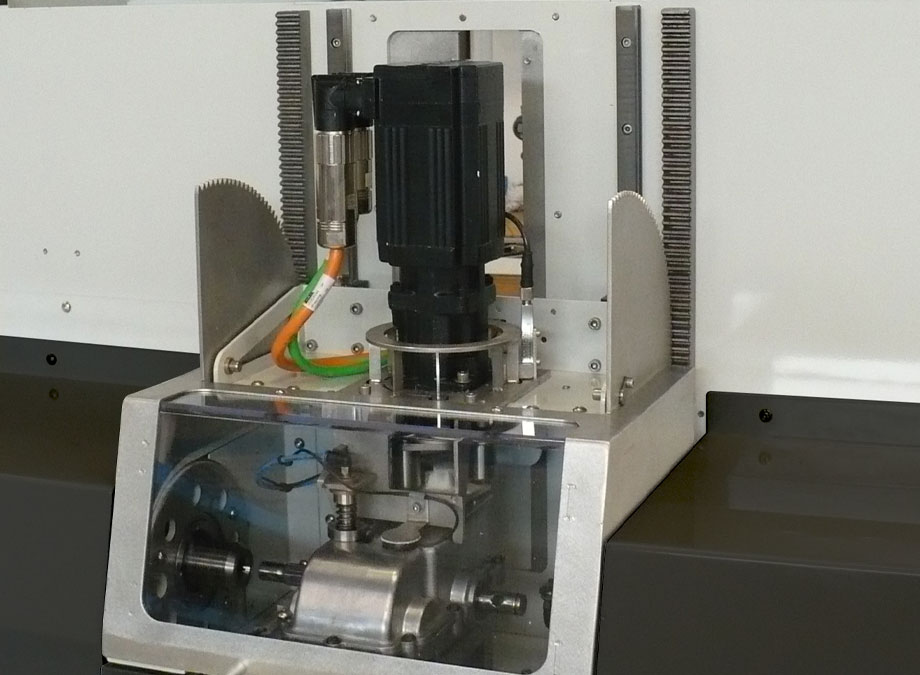

Il cambio o il sistema di trasmissione viene installato sul banco e accoppiato agli alberi di ingresso e di uscita. Un azionamento motorizzato attivo applica all’ingresso del prodotto la velocità di rotazione programmata, mentre un secondo gruppo motorizzato frena l’uscita secondo una coppia definita.
Coppie e velocità vengono misurate in continuo per monitorare il comportamento meccanico del prodotto e calcolarne il rendimento. A seconda della configurazione del banco, un attuatore può inoltre comandare il sistema di selezione e misurare la coppia necessaria al suo spostamento.
Il software di controllo esegue le sequenze di prova definite, visualizza in tempo reale i valori misurati e archivia i risultati. Può inoltre integrare il monitoraggio di rumore e vibrazioni per completare l’analisi del comportamento del cambio durante la prova.
Il Perf-Gearbox misura simultaneamente le principali grandezze meccaniche in ingresso e in uscita per analizzare con precisione il comportamento di un cambio o di un sistema di trasmissione.
Il Perf-Gearbox consente di eseguire automaticamente più fasi di prova in successione secondo parametri predefiniti, garantendo un’eccellente ripetibilità delle condizioni di prova da un prodotto all’altro.
Il software del Perf-Gearbox centralizza la programmazione delle sequenze, l’impostazione dei parametri e delle tolleranze, nonché la visualizzazione in tempo reale delle misure e dei grafici. I programmi possono essere salvati e riutilizzati, mentre i risultati vengono archiviati per garantire la completa tracciabilità delle prove.
Scoprite il know-how di LF Technologies nei banchi prova di fatica attraverso le nostre applicazioni clienti.

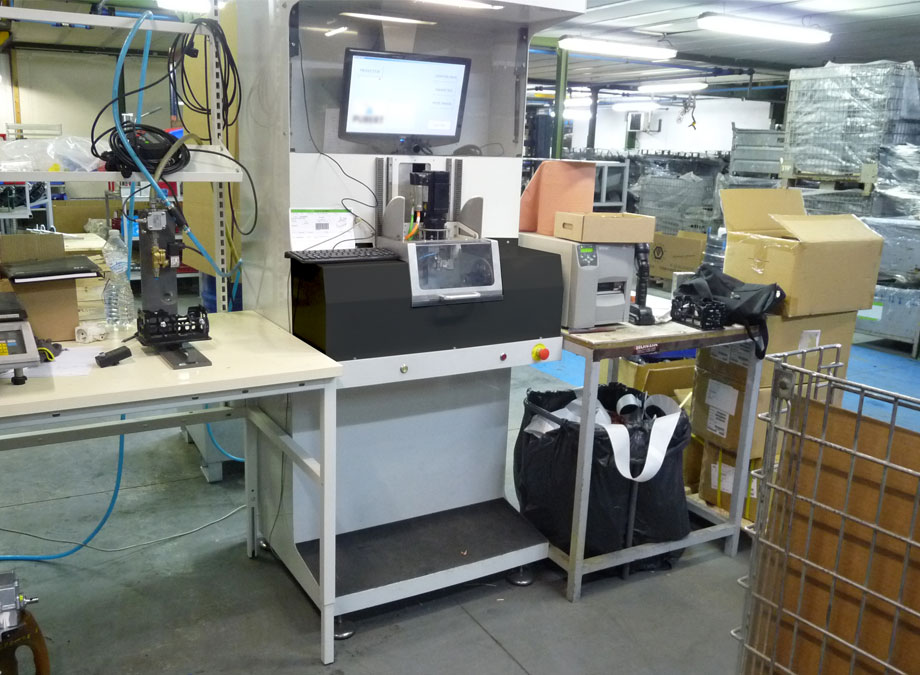

Banco di controllo progettato per testare le boîte de vitesse delle motobineuse (motozappe). Questo banco viene utilizzato direttamente sulla linea di produzione ed è una macchina speciale dedicata alla valutazione funzionale dei prodotti.
