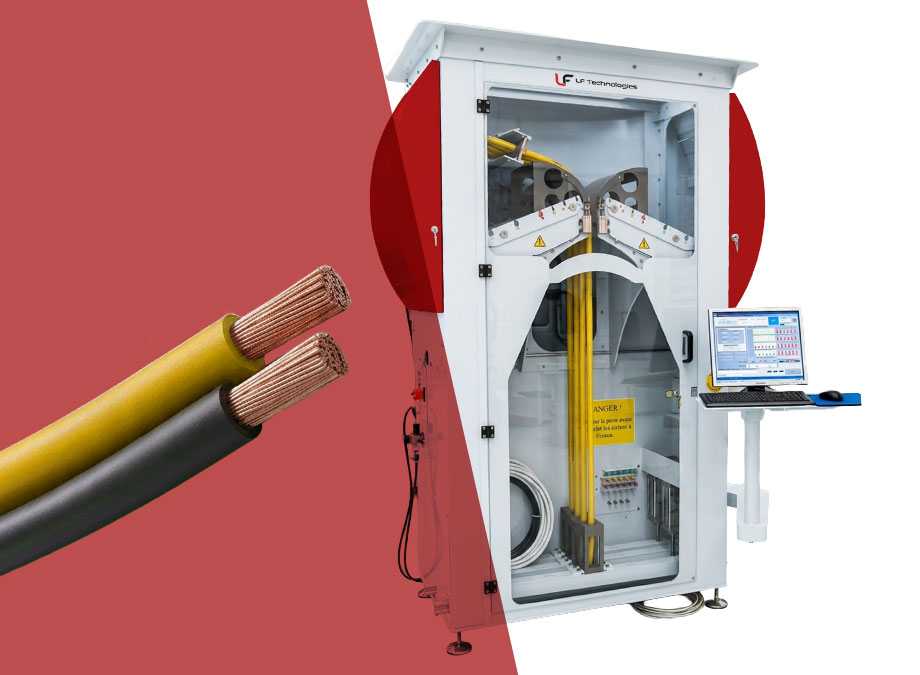

Macchina di prova per la prova di flessione alternata sui cavi
Ref : FLEXCABLE

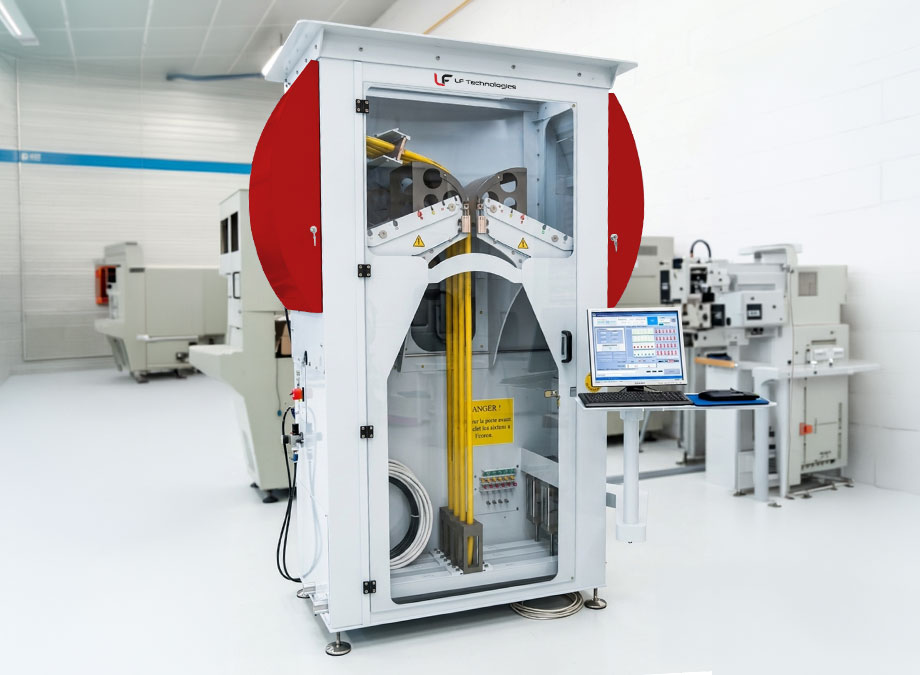

La FLEXCABLE è una macchina di prova progettata per valutare la resistenza a fatica dei cavi sottoposti a cicli ripetuti di flessione sotto tensione controllata. Consente di testare fino a quattro cavi contemporaneamente, con regolazione della geometria, dell’angolo di sollecitazione e dello sforzo applicato in base alle caratteristiche dei campioni.
Controllata da PC tramite un software dedicato, garantisce il monitoraggio dei parametri di prova e l’arresto automatico in caso di rottura, slittamento o interruzione della continuità elettrica.
Prodotti testati
Settore di attività
Funzioni principali
La FLEXCABLE è una macchina per prove di fatica progettata per valutare la resistenza meccanica dei cavi sottoposti a cicli ripetuti di flessione sotto tensione controllata. Riproduce le sollecitazioni riscontrate in condizioni reali di utilizzo al fine di qualificare la durata dei cavi e individuare eventuali fenomeni di rottura o degrado.
La macchina consente di:
- È possibile testare fino a 4 cavi contemporaneamente, a seconda del loro diametro e della forza di trazione richiesta.
- Riprodurre cicli di piegatura alternati grazie a un braccio oscillante motorizzato.
- Mantenere una tensione costante su ciascun cavo tramite un sistema di regolazione pneumatico.
- La macchina è dotata di 24 canali di controllo della continuità elettrica.
- Adattare la geometria della prova grazie ai tamburi intercambiabili e alla regolazione della posizione dei cavi.
- Rilevare automaticamente la rottura di un conduttore, lo slittamento di un cavo o il raggiungimento del numero di cicli programmato.
- Acquisire e registrare i parametri di prova tramite un software sviluppato in LabVIEW.
Modalità di funzionamento

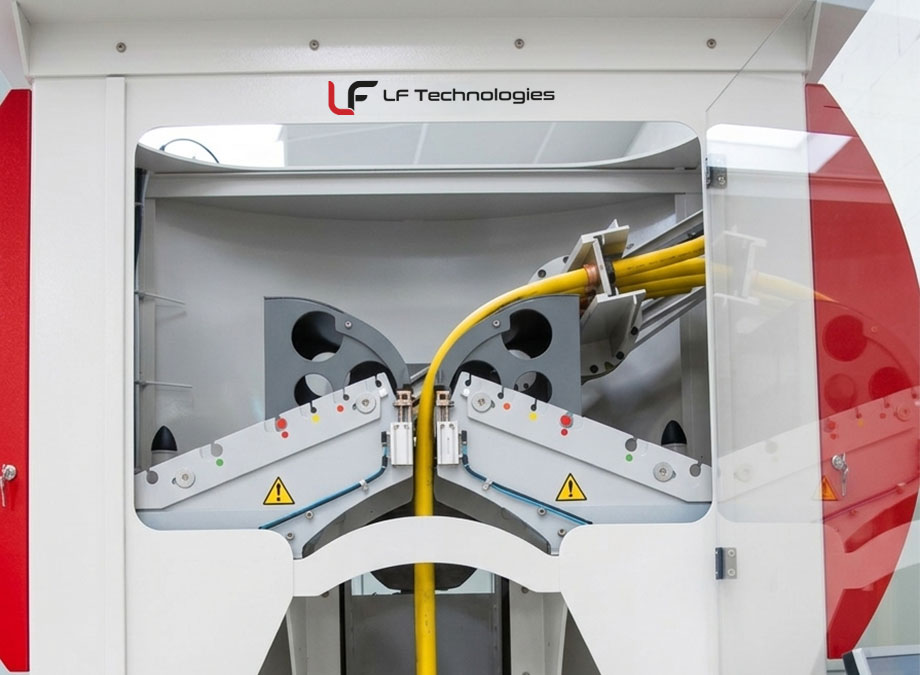

Il cavo da sottoporre a prova viene fissato tra due dispositivi di aggancio, quindi messo sotto tensione grazie al sistema pneumatico integrato. Vengono installati dei tamburi adatti al diametro del cavo e al raggio di curvatura desiderato, al fine di riprodurre le condizioni di utilizzo definite per la prova.
Il braccio oscillante motorizzato esegue quindi un movimento di piegatura alternato secondo un angolo definito, mentre la tensione viene mantenuta costante per tutta la durata della prova. Il software di controllo gestisce automaticamente i parametri di prova, conta il numero di cicli e monitora costantemente la continuità elettrica dei conduttori.
Questa automazione garantisce test affidabili, riproducibili ed eseguiti in condizioni di sicurezza controllata.
Vantaggi della macchina di prova di
piegatura alternata per cavi – FLEXCABLE
Fino a 4 cavi testati contemporaneamente
La macchina consente di eseguire più prove in parallelo, al fine di aumentare la capacità di prova e confrontare diversi campioni in condizioni identiche. A seconda del diametro e della forza applicata, può ospitare fino a quattro cavi contemporaneamente.
Rilevamento immediato dei difetti durante il collaudo
La macchina controlla la continuità elettrica dei conduttori su 24 canali e interrompe automaticamente il ciclo in caso di rottura, slittamento del cavo o al raggiungimento del numero di cicli programmato.

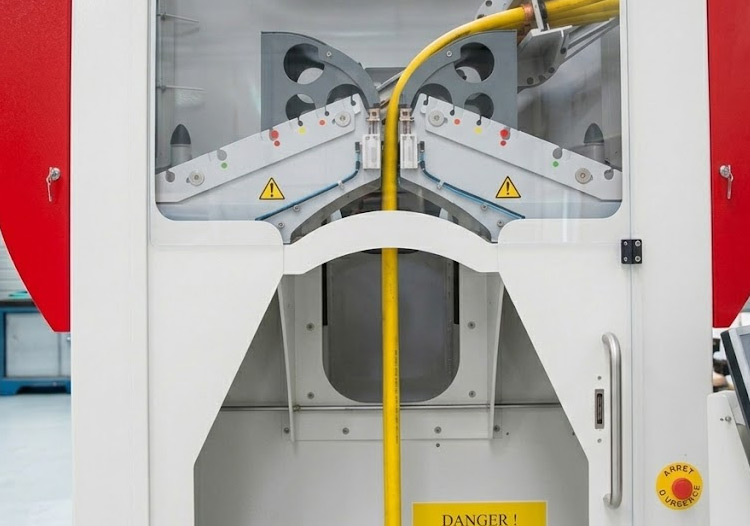

Prove condotte in un ambiente protetto
Lo sportello trasparente con serratura, le protezioni laterali e l’arresto automatico all’apertura impediscono l’accesso alle parti in movimento durante il funzionamento della macchina.
CARATTERISTICHE TECNICHE della macchina di prova di flessione alternata per cavi – FLEXCABLE
Specifiche | FLEXCABLE |
Numero di stazioni di prova | Fino a 4 cavi contemporaneamente |
Diametro massimo dei cavi | 100 mm |
Lunghezza massima dei campioni | < 2 m |
Velocità di prova | Fino a 20 cicli/min |
Forza di trazione | Fino a 4 000 N per cavo* |
Raggio massimo di piegatura | 90° |
Controllo di continuità elettrica | 24 canali |
Controllo | PC con software dedicato sviluppato in LabVIEW |
Dimensioni (L × P × A) | 1 210 × 660 × 2 200 mm |
Peso | ≈ 820 kg |
Sicurezza | Porta bloccabile, carter di sicurezza, arresto di emergenza e arresto automatico all’apertura |
* In base alla configurazione di prova e al numero di cavi testati contemporaneamente. |
