Prove di torsione su elementi costruttivi e componenti meccanici
Il nostro banco di torsione consente di testare con precisione i componenti meccanici aeronautici sottoposti a sollecitazioni ripetute. Misura con precisione la coppia, l’angolo di rotazione e la rigidità torsionale, anche in condizioni difficili.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
Elementi quali:
- componenti strutturali compositi,
- assi e alberi di trasmissione,
- fissaggi, cerniere e snodi,
- attuatori e comandi di volo,
sono soggetti a ripetute sollecitazioni di torsione durante il loro ciclo di vita.
I produttori devono convalidare la tenuta meccanica, la rigidità torsionale e la resistenza alla fatica di questi componenti in condizioni estreme (temperatura, cicli di pressione, sollecitazioni dinamiche).
Un produttore aeronautico ha chiesto a LF Technologies di realizzare un banco di prova in grado di riprodurre tali sollecitazioni e fornire misurazioni precise e tracciabili.
Prodotti testati
Accoppiamento elastico/frizione/limitatore di coppia/bracciale di serraggio
- Componenti strutturali (travi, longheroni, fissaggi)
- Sistemi di controllo di volo (attuatori, snodi, assi)
- Motori e trasmissioni (alberi, giunti)
- Componenti interni (cerniere, sistemi meccanici sottoposti a rotazione)
Esigenza espressa
- Misurare il comportamento alla torsione dei componenti in materiali compositi e metallici.
- Verificare la fatica ciclica dei componenti sottoposti a sollecitazioni torsionali ripetute.
- Determinare la rigidità angolare e la resistenza alla rottura.
- Riprodurre condizioni ambientali estreme (temperatura, umidità).
- Ottenere una tracciabilità completa per soddisfare i requisiti normativi aeronautici (EN/ISO, DO, NADCAP).
Soluzione fornita – Banco di torsione MBT
Per rispondere a questa esigenza, LF Technologies ha proposto una configurazione avanzata del banco di torsione MBT:
- Capacità di torsione fino a 1.000 Nm, velocità regolabile fino a 400°/min.
- Garantisce una misurazione accurata, senza incertezze legate all’inversione.
- Misurazione ad alta precisione della coppia e dell’angolo grazie a sensori dedicati (estensimetri + encoder ottici).
- Possibilità di cicli statici o dinamici: torsione monotona, sinusoidale, blocchi di cicli programmati.
- Rilevamento automatico delle rotture per garantire la sicurezza dei test e archiviare i risultati.
- Software di controllo completo: programmazione intuitiva delle sequenze, acquisizione in tempo reale, analisi e generazione automatica di report.
- Opzione camera termica (basse temperature, aumento della temperatura).
Risultati e benefici ottenuti
- Ergonomia e facilità d’uso: l’installazione dei componenti è rapida, le regolazioni sono semplici e il software di controllo è molto intuitivo. Ciò consente all’utente di avviare rapidamente i test, limitare gli errori di manipolazione e risparmiare tempo ogni giorno, pur rimanendo in un ambiente di prova sicuro e affidabile.
- Precisione e ripetibilità: misurazioni affidabili grazie al sistema senza gioco e ai sensori ad alta risoluzione.
- Risparmio di tempo: automazione dei cicli di prova, arresto in caso di rottura, archiviazione immediata.
- Conformità normativa: risultati direttamente utilizzabili nell’ambito delle validazioni normative.
Tanguy F.
Responsabile prove meccaniche, Società aeronautica
Il banco di torsione fornito da LF Technologies ci consente di simulare fedelmente le condizioni di utilizzo dei nostri componenti aeronautici. Grazie alla precisione delle misurazioni e all’automazione dei cicli, abbiamo migliorato la nostra velocità di convalida e rafforzato l’affidabilità dei nostri pezzi.
Banco di torsione nel settore aeronautico | LF Technologies
Banco di torsione nel settore aeronautico | LF Technologies

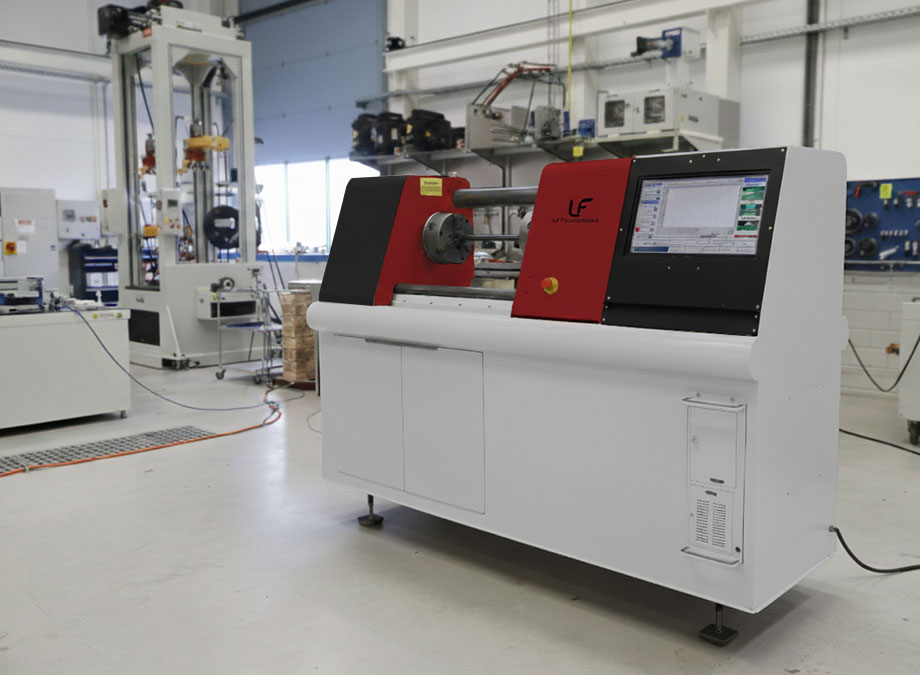

Banco di torsione MBT – LF Technologies
Banco di torsione MBT - LF Technologies

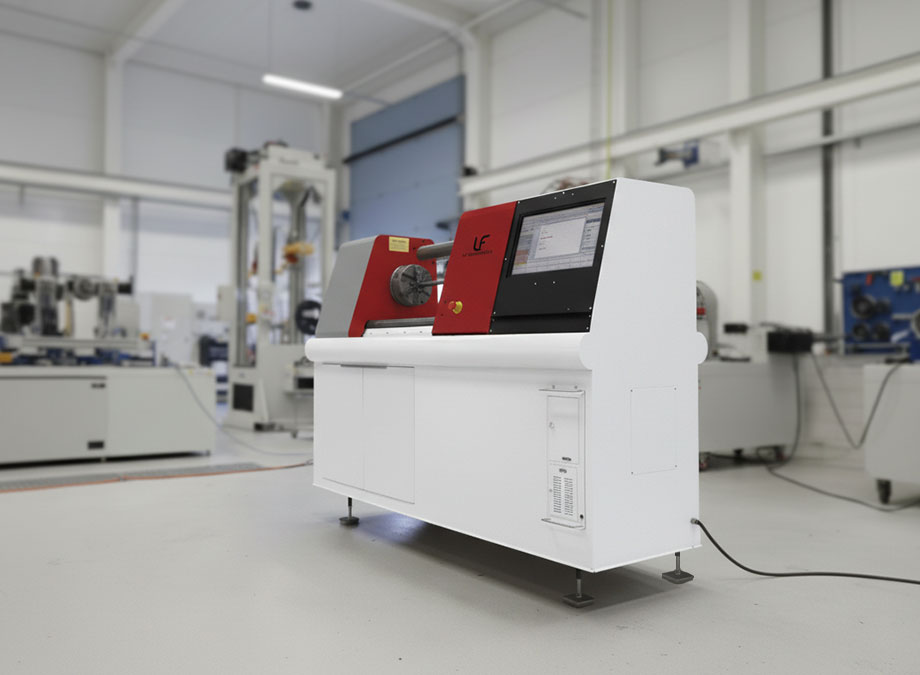

Panca a torsione MBT – LF Technologies – Zoom
Macchina per prove di torsione MBT - LF Technologies - Zoom
Banco di prova a torsione – Aeronautica | LF Technologies
Banco di prova di torsione - Aeronautica | LF Technologies
La nostra attrezzatura chiave Banco di torsione – MBT
Principio e descrizione
Il banco di prova di torsione esegue sequenze programmabili fino alla rottura dei pezzi, con capacità fino a 1.000 Nm e 400 °/min. Calcola automaticamente la rigidità torsionale e l’energia di deformazione. I provini sono mantenuti su una testa mobile/scorrevole, che consente lunghezze variabili fino a 500 mm. La misurazione della coppia si basa su un sensore a estensimetri, mentre l’angolo di rotazione viene rilevato da un encoder ad alta risoluzione.
Funzionamento
Il prodotto può essere installato rapidamente tramite mandrini standard intercambiabili. Le prove vengono programmate in cicli automatici sulla base di parametri semplici, mentre un dispositivo di recupero del gioco, con doppia trasmissione precaricata, garantisce un gioco nullo durante il funzionamento. La catena di misura offre un’elevata risoluzione angolare per rilevamenti precisi. Infine, la lunghezza utile è regolabile tramite una testa scorrevole dotata di freno, per adattare l’apparecchio alle diverse geometrie dei pezzi.
