Pendolo di Charpy – Impatto Izod

Alta precisione grazie a un supporto monoblocco con centratura automatica
Attivazione rapida (meno di 5 secondi) tra il posizionamento e la rottura del provino
Sicurezza totale dell’operatore con sistemi ridondanti
Braccio motorizzato per posizionamento preciso e riaggancio automatico dopo il test

+33 2 52 56 04 20

Richiedi un preventivo

STANDARD TESTATO

ISO 148 e ASTM

Energia disponibile

300J / 450J / 600J

Velocità regolabile

Fino a 6 m/s

Risoluzione della misura dell'energia

0,02 J

Prodotti testati

Settore di attività

Funzioni principali

La resistenza all’impatto è una delle proprietà più importanti da studiare nella progettazione di un componente o di un dispositivo. La macchina di prova d’impatto a pendolo di LF Technologies è utilizzata per determinare la resilienza di un campione sottoposto a un urto, in conformità con le norme ASTM e ISO. Le macchine di prova d’impatto e di urto a pendolo eseguono impatti precisi e ripetibili su una vasta gamma di materiali per determinare le caratteristiche meccaniche e fisiche di metalli, polimeri, compositi e prodotti finiti, sia per la ricerca e sviluppo che per il controllo qualità. Le nostre macchine eseguono prove Charpy e Izod conformi alle norme internazionali.

Modalità di funzionamento

Il sistema di centraggio automatico del provino garantisce un utilizzo semplice ed efficace del pendolo. I provini vengono impattati entro 5 secondi dal loro prelievo dall’unità termica. L’uso è semplificato grazie al rapido cambio di coltelli e supporti per provini.

Il pendolo motorizzato è dotato di un sistema pneumatico per il rilascio del martello. La riattivazione del martello è motorizzata per un facile utilizzo. Un involucro di protezione protegge gli operatori durante lo spostamento del martello.

Banco sviluppato per soddisfare questi standard:

ISO 148

NF EN 14456

NF EN 10045

Vedere tutte le norme

Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.

Eprouvette mouton-pendule

Provetta con pendolo di pecora

Tests sur l’horlogerie

Test de la résistance au choc de montres (norme «shock resistant»).

Tubes

Mesure de la résilience d’éprouvettes prélevées dans des tubes.

Pendolo di Charpy-Izod – Prova d’impatto

Tester d’impatto a pendolo per l’esecuzione di prove su campioni d’impatto Charpy e Izod standardizzati, in conformità alla norma ISO 148.

Vantaggi del Pendolo di Charpy Izod – Prova d’impatto

Supporto ad alta precisione

Alta precisione grazie a un supporto monoblocco con centratura automatica.

Sicurezza nell’utilizzo

Sicurezza totale dell’operatore grazie a sistemi ridondanti.

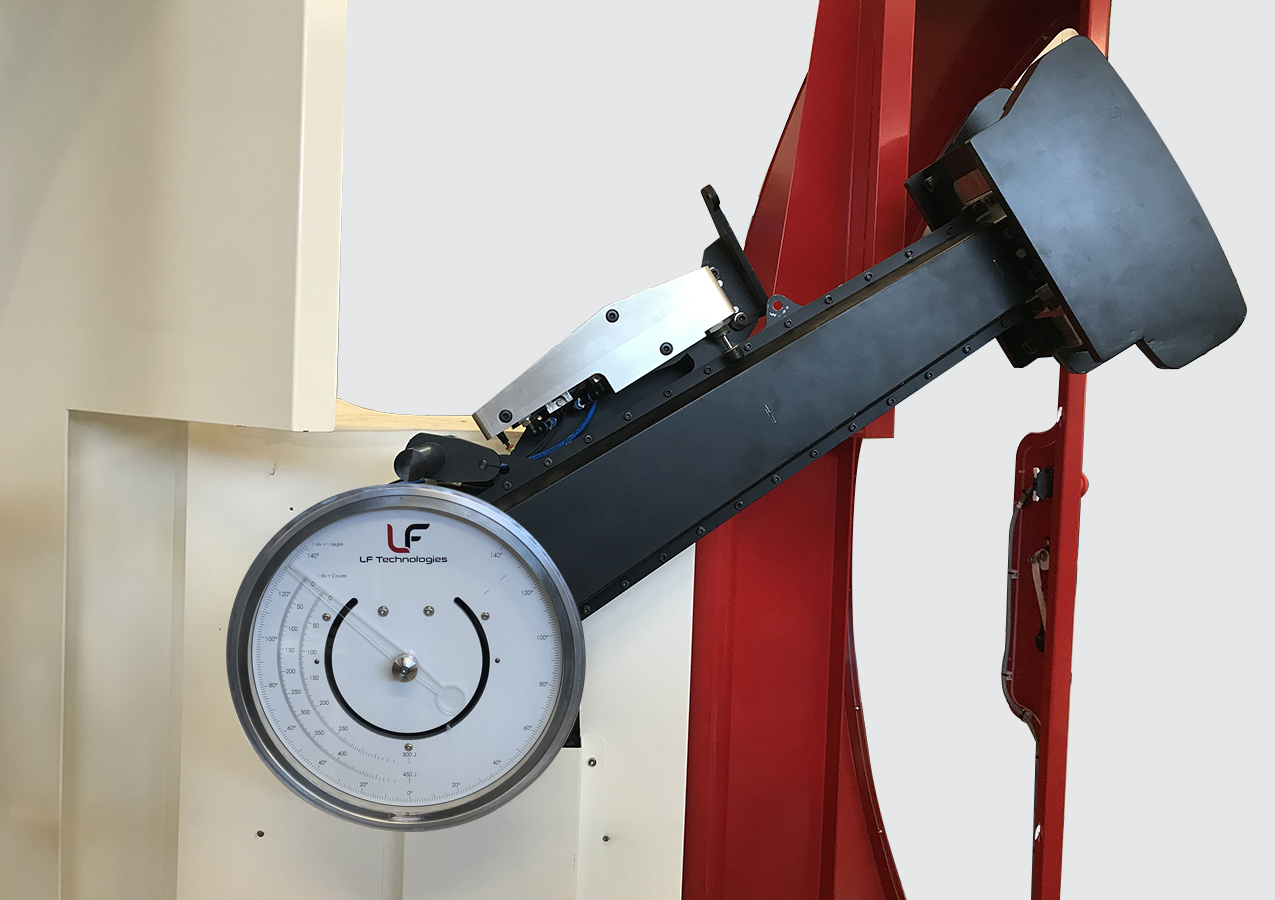

Braccio motorizzato

Braccio motorizzato per un posizionamento preciso e un riaggancio automatico dopo il test.

Centratura automatica tramite tacca

Provini standardizzati per urti Charpy e Izod su tutti i materiali.

Attivazione rapida

Meno di 5 secondi tra il posizionamento e la rottura del provino.

Caratteristiche tecniche del Pendolo di Charpy Izod – Prova d’impatto

Spécifications	MCMP 300	MCMP 450	MCMP 600
Caractéristiques de l'appareil
Energie disponible (pneumatique, électrique et hydraulique)	300 J	450 J	600 J
Vitesse réglable	jusqu’à 6 m/s	jusqu’à 6 m/s	jusqu’à 6 m/s
Résolution mesure d’énergie	0,02 J	0,02 J	0,03 J
Pilotage par PC
Gestion des essais :	- Calcul - Archivage des résultats	- Calcul - Archivage des résultats	- Calcul - Archivage des résultats
Accrochage auto. du pendule par bras motorisé dynamique
Double système d’accrochage
Système de centrage auto. de l’éprouvette
Déclenchement auto. de l’essai par fermeture de la porte
Géométrie du couteau (selon norme ISO 148)
Largeur du couteau	< 18 mm	< 18 mm	< 18 mm
Angle du couteau	30° (± 1)	30° (± 1)	30° (± 1)
Rayon du couteau	2 mm (+ 0,5 - 0)	2 mm (+ 0,5 - 0)	2 mm (+ 0,5 - 0)
Géométrie des appuis (selon norme ISO 148)
Distance entre appuis	40 mm (+ 0,5 - 0)	40 mm (+ 0,5 - 0)	40 mm (+ 0,5 - 0)
Rayon des appuis	1 mm (+ 0,5 - 0)	1 mm (+ 0,5 - 0)	1 mm (+ 0,5 - 0)
Dépouille des appuis	11° (± 1)	11° (± 1)	11° (± 1)
Dimensions
Hauteur	2 560 mm	2 560 mm	2 560 mm
Largeur	2 100 mm	2 100 mm	2 100 mm
Profondeur	800 mm	800 mm	800 mm
Poids	= 2 000 Kg	= 2 000 Kg	= 2 500 Kg

OPZIONI

Enceinte-thermique

Directement intégrées sur le banc, les enceintes thermiques sont capables de simuler des environnements extrêmes (de -180°C à +600°C) et reproductibles. La température est régulée et contrôlée pendant l'essai selon des consignes préalablement paramétrées (rampes et paliers). Les enceintes thermiques sont idéales pour effectuer des essais de longue durée ou pour préparer un échantillon avant le test. La mise en température de l’enceinte indépendante est effectuée par bain gazeux ou liquide avec une mesure de température disposée au plus près de l’échantillon testé. Les systèmes robotisés de transfert rapide minimisent les variations de températures du produit entre l’enceinte climatique et la zone de tests.
