Laboratorio di prova per scaldacqua

La soluzione offerta da LF Technologies

Un’azienda leader nel settore del comfort termico desiderava modernizzare i propri processi di collaudo della resistenza alla pressione. L’obiettivo era sostituire le prove manuali con una soluzione automatizzata in grado di simulare condizioni di utilizzo intensivo in modo ripetibile e sicuro.

La soluzione tecnica

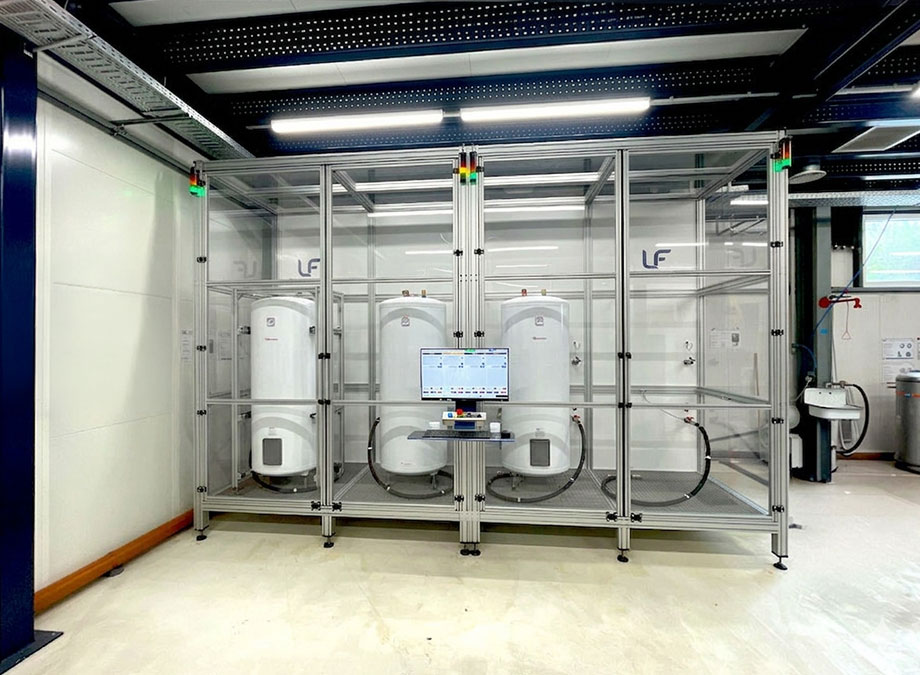

Per soddisfare questa esigenza di elevata precisione, il laboratorio è stato progettato attorno a otto postazioni di prova, organizzate in zone di prova doppie per garantire la massima flessibilità. Ogni unità di controllo consente di testare i serbatoi singolarmente o a coppie all’interno di strutture protette.

• Prestazioni idrauliche: Il sistema genera una pressione statica massima di 25 bar, con una precisione di misurazione di 0,1 bar.
• Sicurezza degli operatori: Ogni zona è protetta da una copertura in policarbonato ed è dotata di una porta con chiusura di sicurezza, che garantisce il rilascio immediato della pressione in caso di apertura durante un ciclo.
• Controllo automatizzato: L’intero sistema è gestito da un software dedicato che consente di configurare in modo intuitivo cicli di prova complessi (salita, discesa, pause).
• Tracciabilità completa: Tutti i dati di misurazione vengono salvati automaticamente in formato testo per consentire un’analisi successiva e un’archiviazione accurata.

Utili industriali

Questo impianto non solo consente di verificare la resistenza meccanica dei prodotti in condizioni di sollecitazioni estreme, ma permette anche di ottimizzare le campagne di collaudo grazie all’automazione.

Caratteristiche tecniche dettagliate

• Capacità di pressione: Generazione di una pressione statica massima di 25 bar con una precisione di 0,1 bar.
• Dinamica di prova: Velocità di aumento e diminuzione della pressione impostabile fino a 1 bar al secondo.

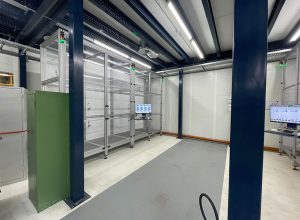

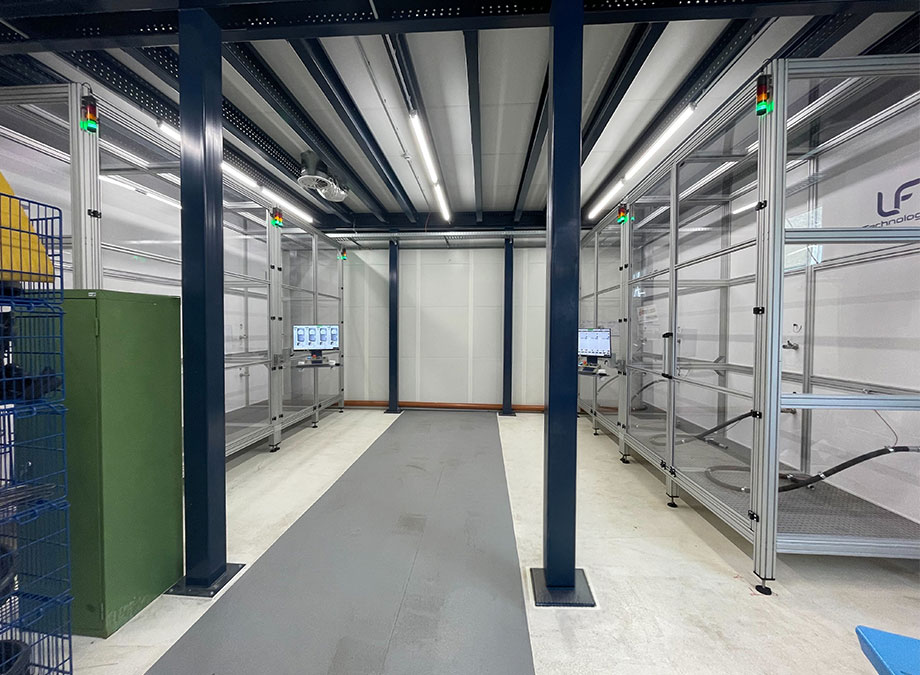

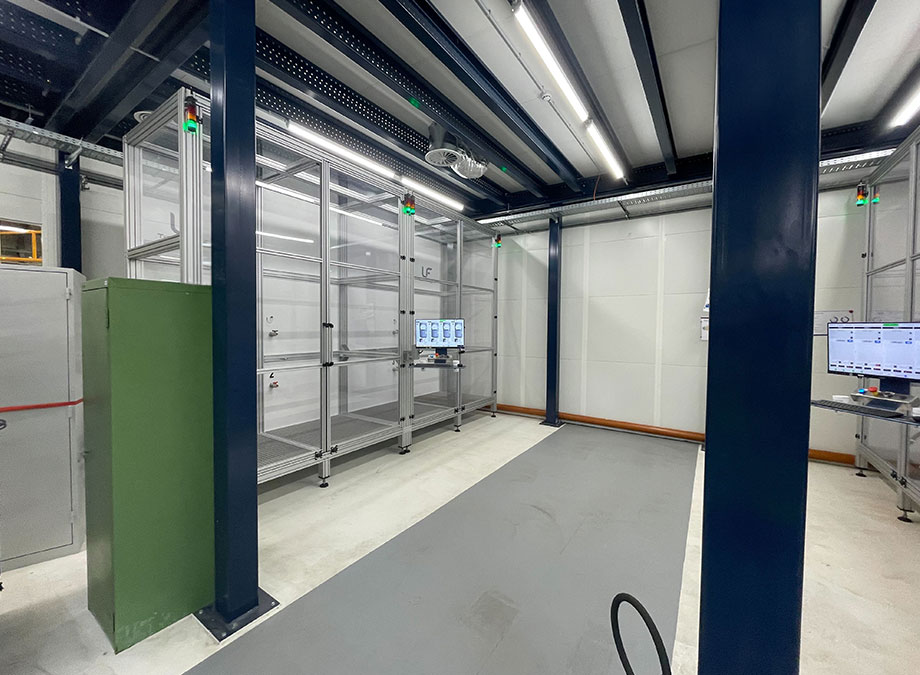

• Struttura robusta: Impianto lungo 13 metri composto da 8 postazioni di prova indipendenti montate su telai in alluminio.

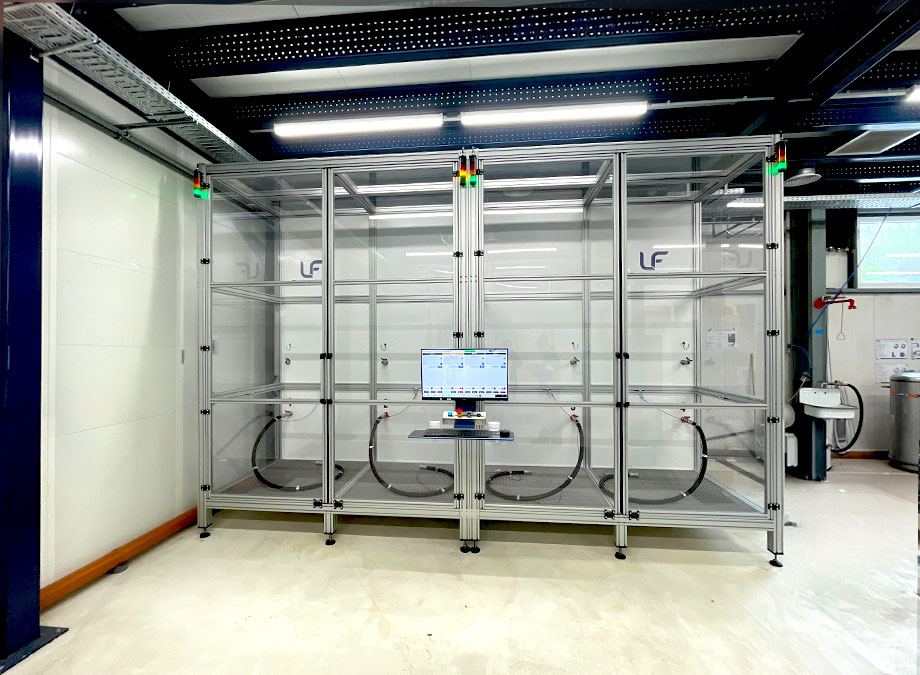

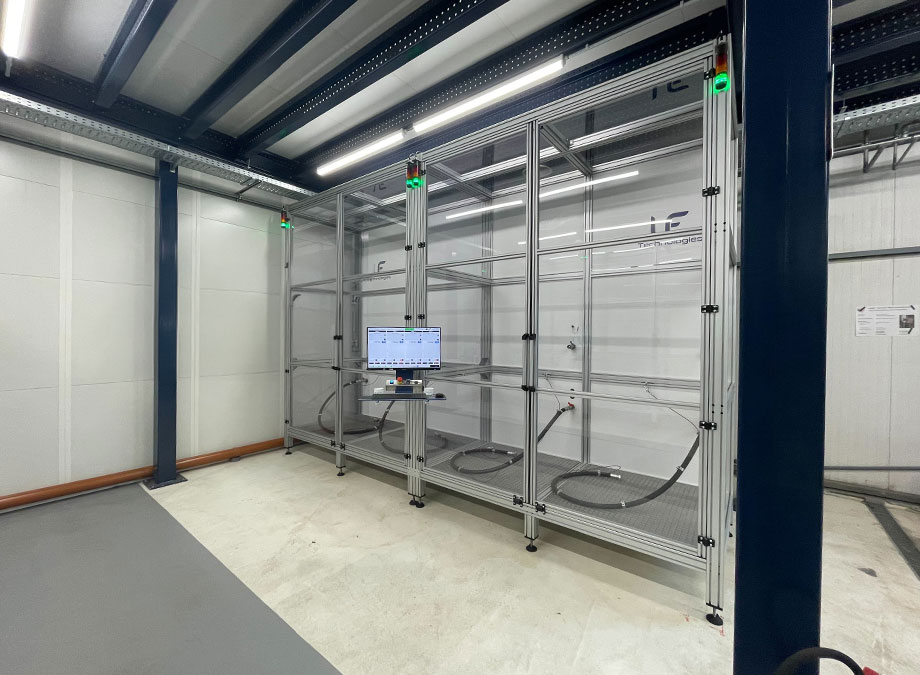

• Sicurezza attiva: Camere di prova con pareti in policarbonato ad alta resistenza e bloccaggio automatico delle porte durante i cicli sotto pressione.

Controllo e software

Il laboratorio è gestito da un software proprietario sviluppato da LF Technologies, che offre un’interfaccia intuitiva per il controllo totale delle prove:

• Programmazione a blocchi: Creazione di cicli complessi (arresti, rampe di accelerazione, colpi d’ariete) con pochi clic.
• Monitoraggio in tempo reale: Visualizzazione delle curve di pressione e dei contatori di cicli su un PC.
• Gestione dei dati: Esportazione automatica dei rapporti di prova in formato testo (compatibile con Excel) per una tracciabilità impeccabile.
• Indicatori di stato: Colonne luminose (lampade) su ogni postazione per visualizzare immediatamente lo stato di avanzamento dei test in officina.

Il “valore aggiunto” tecnologico

Per ottimizzare la produttività, il sistema può essere dotato di una pompa di abbassamento della pressione. Questa opzione consente di accelerare le fasi di sgonfiaggio dei serbatoi aspirando l’acqua, riducendo così notevolmente la durata complessiva dei cicli di fatica idraulica.
